Система управления насосами Wilo CC-HVAC

логотип товара

Система регулирования Comfort Wilo CC-HVAC для всех обычных насосов с сухим и мокрым ротором с постоянной частотой вращения и трехфазными электродвигателями.

Применение

Шкаф управления для бесступенчатой регулировки мощности переменных рабочих состояний одинарных, сдвоенных насосов или многонасосных установок (до 6 насосов). Регулирование осуществляется в зависимости от перепада давления Δp, температуры в подающей/обратной линии (±T) или от перепада температур (ΔT), в том числе от произвольно заданной рабочей точки путем предварительной корректировки мощности насоса при полной нагрузке.

Ключевые преимущества модели

  • Простое управление: Управление через меню с многоязычной текстовой или символической индикацией, с возможностью индивидуализации для удобства пользователя.
  • Удобная система: регистрация и выдача данных о рабочем состоянии, индикация и сохранение сообщений об ошибках.
  • Надежная система: контроль целостности кабеля на участке датчика, защита электродвигателя, индикация статуса приводов.
  • Дополнительные установочные параметры: 3 настраиваемых заданных значения, ПИД-регулятор.
  • Опциональные модули для подсоединения к системе шин: Profibus, CANBus, Modbus RTU, LON, BACnet и другие.

Оснащение/функция

Принцип действия

Системы регулирования Wilo-Comfort обеспечивают электронное бесступенчатое регулирование мощности насосов в соответствии с изменяющимися условиями работы системы в зависимости от регулируемых величин давления (p), подачи (Q) и температуры (Т).

Особенности оснащения
  • ПИД-регулятор
  • Встроенные часы с переключением на летнее/зимнее время,
  • Встроенный счетчик раздельного/общего учета времени работы,
  • Оптимизация времени работы на многонасосных установках,
  • Защита электродвигателя путем подсоединения защитных контактов обмотки WSK, термодатчика KLF и выключателя тепловой защиты TSA,
  • Сенсорный дисплей с многоцветной подсветкой,
  • Индикация статуса приводов (например, насосов и частотного преобразователя),
  • Управление через меню с многоязычной текстовой или символической индикацией, с возможностью индивидуализации для удобства пользователя,
  • Регистрация и выдача большого объема данных о рабочем состоянии,
  • Четкая индикация сообщений об ошибке с записью в память,
  • Контроль целостности кабеля на участках датчиков.

Расшифровка наименования

Пример CC-HVAC 2x1,1 FC WM

  • CC - Контроллер Comfort для регулирования стандартных насосов с фиксированной частотой вращения,
  • CC-FC - Контроллер Comfort с частотным преобразователем для главного насоса,
  • HVAC - Применение:
    • отопление,
    • кондиционирование,
    • охлаждение.
  • 2 - Количество регулируемых насосов (от 1 до макс. 6 насосов),
  • 1,1 - Максимальная номинальная мощность P2 регулируемого насоса, кВт,
  • FC - Исполнение с частотными преобразователями,
  • WM - Исполнение прибора:

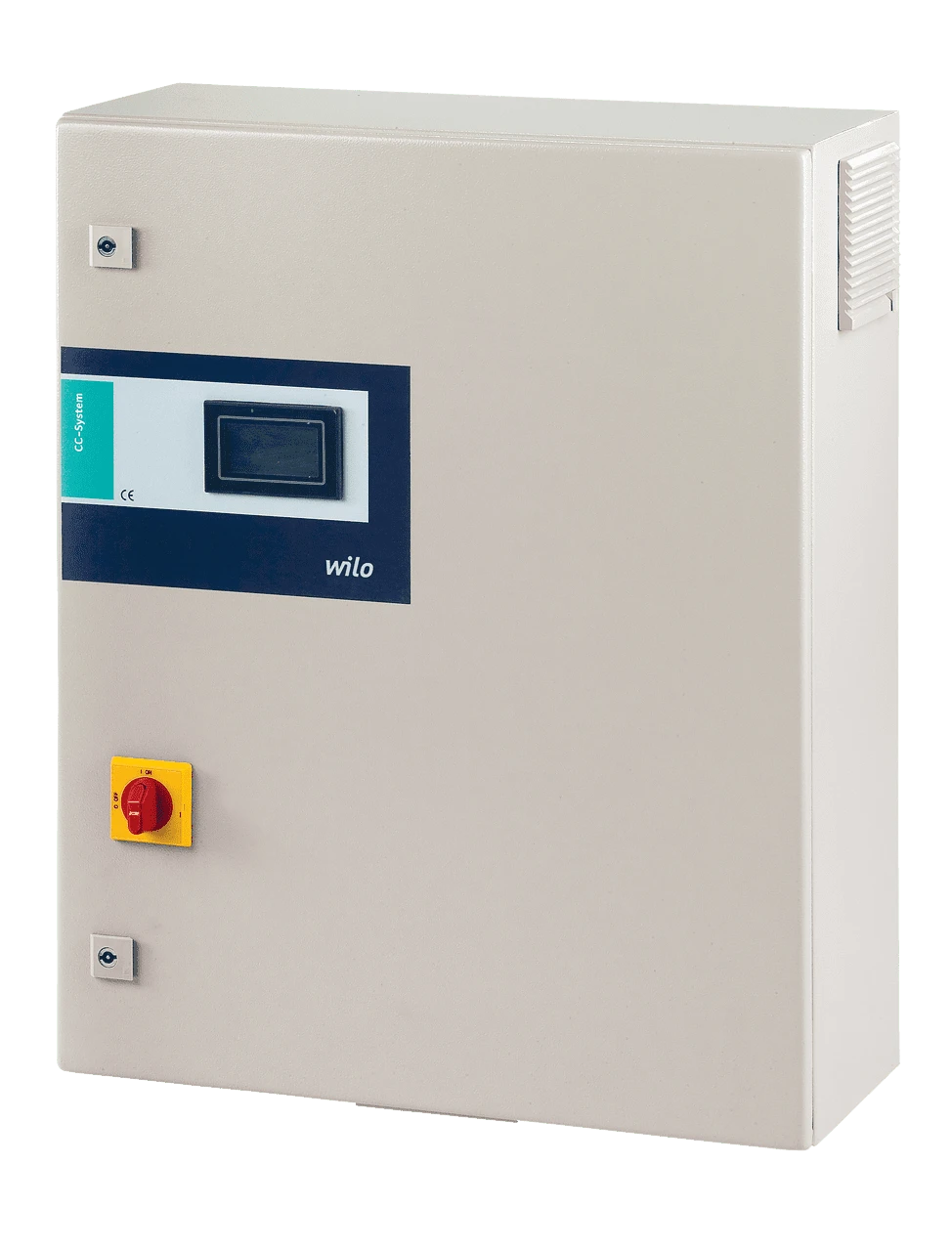

    • WM = настенный монтаж IP54,

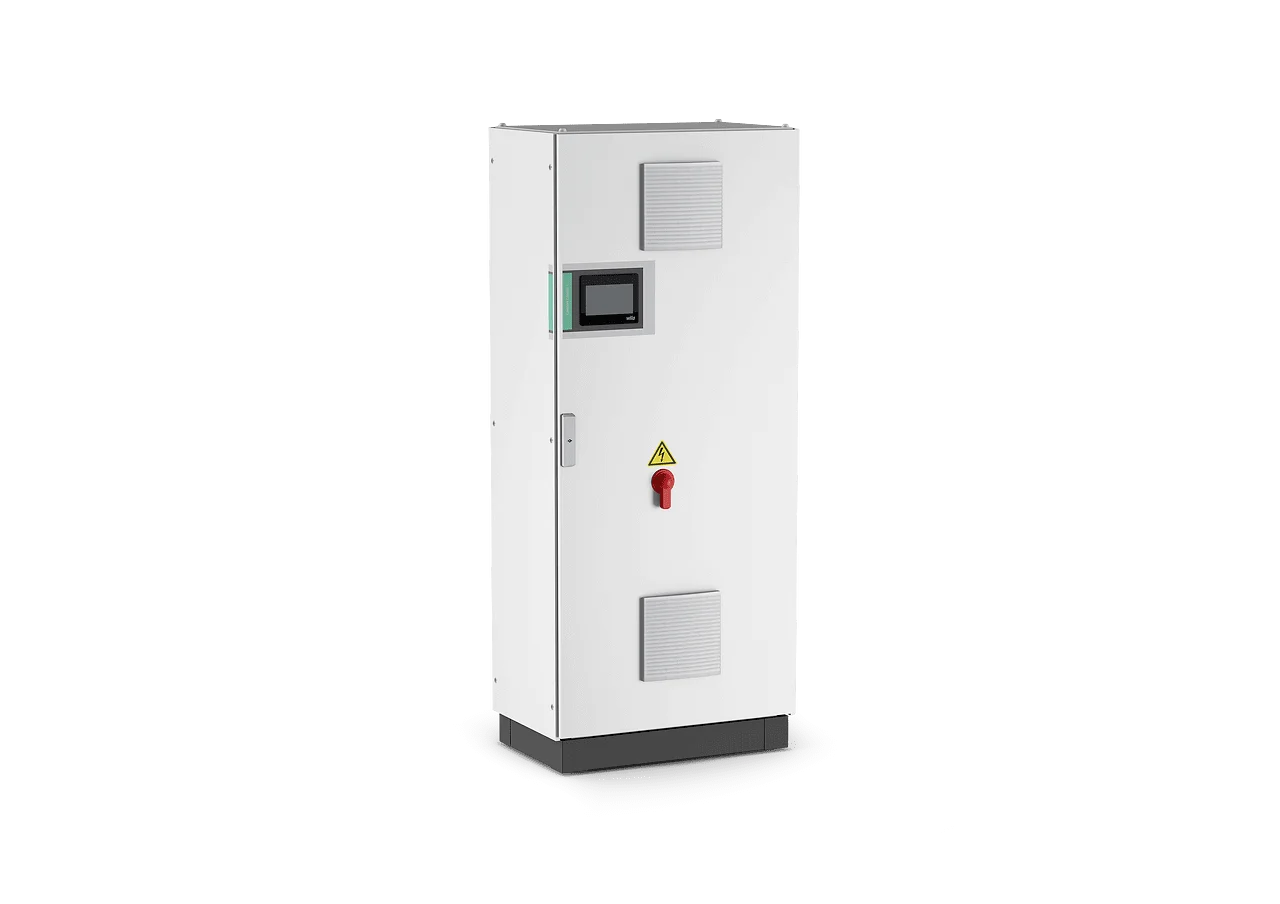

    • BM = напольный монтаж IP54,
    • Монтаж в распределительном шкафу по запросу.

Технические характеристики шкафа управления CC-HVAC

  • Исполнения устройства:
    • Настенный монтаж (WM) до P2 = 4 кВт,
    • Напольный монтаж (BM) от P2 = 5,5 кВт,
    • Исполнение для монтажа в распределительный щит по запросу,
  • Класс защиты IP54,
  • Подключение к сети 3~400 В, 50 Гц,
    • для насосов с номинальной мощностью электродвигателя P2 = 1,1 кВт до 45 кВт (большей мощности и с другим напряжением — по заказу).
  • Диапазон регулирования от 100 % до 30 % номинальной частоты вращения электродвигателя,
  • Коэффициент мощности cos φ > 0,90,
  • При Pmax КПД > 0,93, а в допустимом диапазоне частичных нагрузок > 0,85,
  • Выходное напряжение 3 x 130 В – 400 В,
  • Выходная частота (10 Гц) 12 Гц – 50/60 Гц,
  • Допустимая температура окружающей среды от 0 °C до +40 °C,

Система регулирования Wilo Система управления насосами Wilo CC-HVAC
Система регулирования Wilo Система управления насосами Wilo CC-HVAC
Система управления насосами Wilo CC-HVAC
Система управления насосами Wilo CC-HVAC
  • Модели системы управления CC-HVAC
Наименование модели Артикул Старый артикул Вес брутто, кг Длина без учета упак., мм Ширина без учета упак, мм Высота без учета упак., мм
Система управления насосами Wilo WILO-Control CC-HVAC 1x1,1 FC WM 2527800 - 54 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 2x1,1 FC WM 2527801 - 54.5 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 3x1,1 FC WM 2527802 - 55 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 4x1,1 FC WM 2527803 - 55.5 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 5x1,1 FC WM 2527804 - 66 760 760 250
Система управления насосами Wilo WILO-Control CC-HVAC 6x1,1 FC WM 2527805 - 68 760 760 250
Система управления насосами Wilo WILO-Control CC-HVAC 1x1,5 FC WM 2527806 - 54 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 2x1,5 FC WM 2527807 - 54.5 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 3x1,5 FC WM 2527808 - 55 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 4x1,5 FC WM 2527809 - 55.5 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 5x1,5 FC WM 2527810 - 66 760 760 250
Система управления насосами Wilo WILO-Control CC-HVAC 6x1,5 FC WM 2527811 - 68 760 760 250
Система управления насосами Wilo WILO-Control CC-HVAC 1x2,2 FC WM 2527812 - 54 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 2x2,2 FC WM 2527813 - 54.5 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 3x2,2 FC WM 2527814 - 55 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 4x2,2 FC WM 2527815 - 55.5 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 5x2,2 FC WM 2527816 - 66 760 760 250
Система управления насосами Wilo WILO-Control CC-HVAC 6x2,2 FC WM 2527817 - 68 760 760 250
Система управления насосами Wilo WILO-Control CC-HVAC 1x3,0 FC WM 2527818 - 54 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 2x3,0 FC WM 2527819 - 54.5 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 3x3,0 FC WM 2527820 - 55 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 4x3,0 FC WM 2527821 - 55.5 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 5x3,0 FC WM 2527822 - 66 760 760 250
Система управления насосами Wilo WILO-Control CC-HVAC 6x3,0 FC WM 2527823 - 68 760 760 250
Система управления насосами Wilo WILO-Control CC-HVAC 1x4,0 FC WM 2527824 - 54 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 2x4,0 FC WM 2527825 - 54.5 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 3x4,0 FC WM 2527826 - 55 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 4x4,0 FC WM 2527827 - 55.5 760 600 250
Система управления насосами Wilo WILO-Control CC-HVAC 5x4,0 FC WM 2527828 - 66 760 760 250
Система управления насосами Wilo WILO-Control CC-HVAC 6x4,0 FC WM 2527829 - 68 760 760 250
Система управления насосами Wilo WILO-Control CC-HVAC 1x5,5 FC BM 2527830 - 175 600 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 2x5,5 FC BM 2527831 - 180 600 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 3x5,5 FC BM 2527832 - 205 800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 4x5,5 FC BM 2527833 - 210 800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 5x5,5 FC BM 2527834 - 230 1000 400 1900
Система управления насосами Wilo WILO-Control CC-HVAC 6x5,5 FC BM 2527835 - 235 1000 400 1900
Система управления насосами Wilo WILO-Control CC-HVAC 1x7,5 FC BM 2527836 - 175 600 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 2x7,5 FC BM 2527837 - 180 600 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 3x7,5 FC BM 2527838 - 205 800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 4x7,5 FC BM 2527839 - 210 800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 5x7,5 FC BM 2527840 - 230 1000 400 1900
Система управления насосами Wilo WILO-Control CC-HVAC 6x7,5 FC BM 2527841 - 235 1000 400 1900
Система управления насосами Wilo WILO-Control CC-HVAC 1x11,0 FC BM 2527842 - 220 600 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 2x11,0 FC BM 2527843 - 230 800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 3x11,0 FC BM 2527844 - 270 1000 400 1900
Система управления насосами Wilo WILO-Control CC-HVAC 4x11,0 FC BM 2527845 - 280 1000 400 1900
Система управления насосами Wilo WILO-Control CC-HVAC 5x11,0 FC BM 2527846 - 300 1000 400 1900
Система управления насосами Wilo WILO-Control CC-HVAC 6x11,0 FC BM 2527847 - 310 1000 400 1900
Система управления насосами Wilo WILO-Control CC-HVAC 1x15,0 FC BM 2527848 - 220 600 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 2x15,0 FC BM 2527849 - 230 800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 3x15,0 FC BM 2527850 - 270 1000 400 1900
Система управления насосами Wilo WILO-Control CC-HVAC 4x15,0 FC BM 2527851 - 280 1000 400 1900
Система управления насосами Wilo WILO-Control CC-HVAC 5x15,0 FC BM 2527852 - 360 1200 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 6x15,0 FC BM 2527853 - 370 1200 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 1x18,5 FC BM 2527854 - 250 800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 2x18,5 FC BM 2527855 - 270 800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 3x18,5 FC BM 2527856 - 320 1000 400 1900
Система управления насосами Wilo WILO-Control CC-HVAC 4x18,5 FC BM 2527857 - 340 1000 400 1900
Система управления насосами Wilo WILO-Control CC-HVAC 5x18,5 FC BM 2527858 - 500 1800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 6x18,5 FC BM 2527859 - 520 1800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 1x22,0 FC BM 2527860 - 270 800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 2x22,0 FC BM 2527861 - 290 800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 3x22,0 FC BM 2527862 - 340 1000 400 1900
Система управления насосами Wilo WILO-Control CC-HVAC 4x22,0 FC BM 2527863 - 360 1000 400 1900
Система управления насосами Wilo WILO-Control CC-HVAC 5x22,0 FC BM 2527864 - 520 1800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 6x22,0 FC BM 2527865 - 540 1800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 1x30,0 FC BM 2527866 - 270 800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 2x30,0 FC BM 2527867 - 300 800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 3x30,0 FC BM 2527868 - 380 1200 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 4x30,0 FC BM 2527869 - 410 1200 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 5x30,0 FC BM 2527870 - 580 2000 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 6x30,0 FC BM 2527871 - 610 2000 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 1x37,0 FC BM 2527872 - 270 1000 400 1900
Система управления насосами Wilo WILO-Control CC-HVAC 2x37,0 FC BM 2527873 - 300 1200 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 3x37,0 FC BM 2527874 - 480 1800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 5x37,0 FC BM 2527876 - 580 2000 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 6x37,0 FC BM 2527877 - 610 2000 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 1x45,0 FC BM 2527878 - 270 1000 400 1900
Система управления насосами Wilo WILO-Control CC-HVAC 2x45,0 FC BM 2527879 - 300 1200 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 3x45,0 FC BM 2527880 - 480 1800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 4x45,0 FC BM 2527881 - 510 1800 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 5x45,0 FC BM 2527882 - 580 2000 500 1900
Система управления насосами Wilo WILO-Control CC-HVAC 6x45,0 FC BM 2527883 - 610 2000 500 1900
