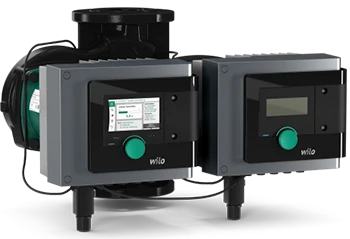

Насос Wilo Stratos MAXO-D

логотип товара

Умный циркуляционный сдвоенный насос с мокрым ротором, резьбовым или фланцевым соединением, электронно-коммутируемым двигателем со встроенной электронной регулировкой мощности.

Применение

Любые системы водяного отопления, системы кондиционирования, закрытые контуры охлаждения, промышленные циркуляционные установки.

Ваши преимущества

  • Интуитивная эксплуатация за счет прикладных настроек с помощью мастера настройки, а также благодаря сочетанию нового дисплея с кнопкой управления с технологией зеленой кнопки.
  • Наивысшая энергоэффективность за счет комбинации оптимизированных и инновационных энергосберегающих функций (например, No-Flow Stop).
  • Оптимальная эффективность системы благодаря новым и инновационным интеллектуальным функциям регулирования, таким как Dynamic Adapt plus, Multi-Flow Adaptation, T-const. и ΔT-const.
  • Самые современные коммуникационные интерфейсы (например, Bluetooth) для подсоединения к мобильным конечным устройствам и прямого объединения насосов в сеть для управления несколькими насосами через Wilo Net.
  • Максимальное удобство электромонтажа за счет понятной и эргономичной клеммной коробки и оптимизированного Wilo-Connector.

Оснащение/функция

Области применения

Насос позволяет провести точную настройку способа регулирования для специфических условий применения на конкретной установке (напр., радиатор, напольное отопление, потолочное охлаждение) при эксплуатации с наивысшей эффективностью.

Отопление

  • Радиатор
  • напольное отопление;
  • потолочное отопление;
  • воздушное отопление
  • гидрострелка
  • теплообменника,

Охлаждение

  • Потолочное охлаждение
  • Охлаждение пола
  • Кондиционеры воздуха
  • гидрострелка
  • теплообменника,

Сочетание нагрева и охлаждения

  • Автоматическое переключение

В зависимости от выбранного применения возможны следующие способы регулирования:

Способы регулирования

  • Постоянная частота вращения (режим управления)
  • Δp-c для постоянного перепада давления
  • Δp-v для переменного перепада давления
  • Dynamic Adapt plus для непрерывной (динамической) адаптации производительности к текущим потребностям
  • T-const. для постоянного регулирования температуры
  • ΔT-const. для регулирования постоянного перепада температур
  • Константа Q для постоянного регулирования расхода
  • Multi-Flow Adaptation: Определение суммарного расхода через питающий насос для необходимого питания вторичных насосов в распределителях отопительного контура
  • Определенный пользователем ПИД-регулятор

Опциональные функции

  • Q-Limitmax. для ограничения максимального расхода
  • Q-Limitmin. для ограничения минимальной подачи
  • No-Flow Stop (отключение при отсутствии потока)
  • Автоматическая работа с понижением (исполнение "-R7": невозможно, хотя и с датчиком температуры Wilo-Stratos MAXO)
  • Регулирование критической точки (Δp-c с внешним датчиком реального состояния)
  • Термическое определение дезинфекции (Stratos MAXO-Z)
  • Переменная крутизна характеристики Δp-v

Ручные настройки

  • Выбор области применения в мастере настройки
  • Настройка соответствующих рабочих параметров
  • Номинальная рабочая точка: прямой ввод расчетной рабочей точки при Δp-v
  • Индикация статуса
  • Настройка и сброс счетчика количества энергии (количество теплоты и охлаждение)
  • Функция удаления воздуха из насоса
  • Блокировка клавиш для запрещения настроек
  • Функция для сброса на заводские установки или сохраненные точки восстановления (наборы параметров)
  • Ввод параметров аналоговых входов
  • Ввод параметров двоичных входов
  • Ввод параметров релейных выходов
  • Функция сдвоенного насоса (при двух одинарных насосах, которые должны работать как сдвоенный насос)

Автоматическое управление

  • Оптимизированная по потребности регулировка мощности для энергоэффективной эксплуатации в зависимости от режима работы
  • Распознавание работы с понижением (исполнение "-R7": невозможно, хотя и с датчиком температуры Wilo-Stratos MAXO)
  • Отключение при обнаружении отсутствия расхода (No-Flow Stop)
  • Плавный пуск
  • Автоматические процедуры устранения неисправностей (например, функция деблокирования)
  • Переключение режимов отопления/охлаждения (исполнение "-R7": автоматическое переключение невозможно, хотя и с датчиком температуры Wilo-Stratos MAXO)
  • Полная защита электродвигателя со встроенной электронной системой отключения

Внешние управляющие входы и их функции

2 аналоговых входа:

  • Типы сигналов: 0–10 В, 2–10 В, 0–20 мА, 4–20 мА, PT1000
  • Применение: Дистанционное регулирование заданного значения для каждого способа регулирования (за исключением Multi-Flow Adaptation), входы датчиков для температуры, перепада давления или произвольный датчик в заданном пользователем ПИД-режиме

2 цифровых входа:

  • Для беспотенциальных управляющих выходов или переключателей
  • Параметрируемые функции:
    • Ext. OFF
    • Ext. MIN
    • Ext. MAX
    • РУЧНОЙ (система управления зданием-ВЫКЛ)
    • Блокировка клавиш
    • Переключение режимов обогрева/охлаждения

Wilo Net для управления сдвоенными насосами (два одинарных насоса), связи нескольких насосов между собой и дистанционного регулирования насосов через шлюз

Сигнализация и индикация

  • Статус дисплея — индикация режима работы:
    • Заданное значение
    • текущего значения напора
    • Фактический расход
    • потребляемая мощность
    • Потребление электроэнергии
    • Температуры (исполнение "-R7": фактическая температура перекачиваемой жидкости возможна с датчиком температуры Wilo-Stratos MAXO)
  • Светодиодная индикация статуса: Безошибочная эксплуатация (зеленый светодиод), коммуникация насоса (синий светодиод)
  • Состояние дисплея — индикация ошибки (цвет дисплея красный):
    • Коды ошибок и их описание полным текстом
    • Коррективные меры
  • Состояние дисплея — индикация предупреждения (цвет дисплея желтый):
    • Коды предупреждений и описание предупреждения полным текстом
    • Коррективные меры
  • Состояние дисплея — индикация процесса (цвет дисплея синий):
    • Воздухоотвод насоса
    • Процесс обновления
  • Состояние дисплея — связь с СУЗ (цвет дисплея синий):
    • Сводка активных параметров СУЗ (скорость передачи сигнала, адрес…)
  • Обобщенная сигнализация неисправности SSM (беспотенциальный переключающий контакт)
  • Обобщенная сигнализация рабочего состояния (SBM) (беспотенциальный нормально разомкнутый контакт)

Обмен данными

  • Интерфейс Bluetooth для беспроводного обмена данными, а также дистанционного управления насосом через смартфон или планшет.
  • Дистанционный контроль насоса через Интернет с помощью Wilo-Smart Gateway.
  • Цифровой интерфейс Modbus TCP для подсоединения к автоматизированной системе управления зданием (возможно с модулем Wilo CIF Ethernet (мультипротокольный)).
  • Последовательный цифровой интерфейс Modbus RTU для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с модулем Wilo CIF Modbus RTU).
  • Цифровой интерфейс BACnet IP для подсоединения к автоматизированной системе управления зданием (возможно с модулем Wilo CIF Ethernet (мультипротокольный)).
  • Последовательный цифровой интерфейс BACnet MS/TP для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно использование модуля Wilo-CIF BACnet MS/TP).
  • Последовательный цифровой интерфейс LON для подсоединения к автоматизированной системе управления зданием через шину LONWorks (возможно с модулем Wilo CIF LON).
  • Последовательный цифровой интерфейс CANopen для подсоединения к автоматизированной системе управления зданием посредством системы шин CANopen (возможно с модулем Wilo CIF CANopen).
  • Последовательный цифровой интерфейс PLR для подсоединения к автоматизированной системе управления зданиями через характерные для фирмы модули связи (возможно с модулем Wilo CIF PLR).

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

  • Основной/резервный режим работы (автоматическое переключение при неисправности / смена работы насосов по времени)
  • Режим совместной работы двух насосов (включение и выключение при пиковой нагрузке с оптимизацией по КПД)

Оснащение

  • Для насосов с фланцевым соединением: исполнения фланца
    • Стандартное исполнение для насосов DN 32 – DN 65: Комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
    • Стандартное исполнение для насосов DN 80/DN 100: Фланец PN 6 (разработан PN 16 согласно EN 1092-2) для ответного фланца PN 6
    • Специальное исполнение для насосов DN 32 – DN 100: Фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16
  • Множество интегрированных интерфейсов коммуникации и опционально используемый разъем модулей CIF
  • 5 кабельных вводов для подсоединения интерфейсов коммуникации
  • Интерфейс Bluetooth
  • Графический экран с высоким разрешением с зеленой кнопкой и 2 кнопками
  • Удобная клеммная коробка
  • Встроенный датчик температуры (исполнение "-R7": без)
  • Быстрое электроподключение с помощью оптимизированного штекера Wilo-Connector для источника питания

Расшифровка наименования

  • Пример:Wilo-Stratos MAXO-D 40/0,5-8
  • Stratos  - Высокоэффективный насос (насос с фланцевым
  • MAXO  - соединением), электронно регулируемый
  • D  - Сдвоенный насос
  • 40/  - Номинальный диаметр для подсоединения
  • 0,5 – 8  - Номинальный напор [м]
  • R7  - Без встроенного датчика температуры Wilo-Stratos MAXO

Технические характеристики

  • Допустимый диапазон температур от -10 °C до +110 °C, от -10 °C до +90 °C (исполнение "-R7")
  • Подключение к сети: 1~230 В, 50/60 Гц
  • Класс защиты IPX4D
  • Резьбовое соединение DN 30 (Rp 11/4)
  • Фланцевое соединение DN 32 до DN 80
  • Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
  • Класс нагревостойкости изоляции: F
  • Создаваемые помехи согласно: EN 61800-3:2004+A1:2012 / жилая зона (C1)
  • Помехозащищенность согласно: EN 61800-3:2004+A1:2012 / промышленная зона (C2)

Материалы

  • Корпус насоса: серый чугун с покрытием KTL
  • Вал: Нержавеющая сталь
  • Подшипники: графит
  • Рабочее колесо: синтетический материал

Тип

  • Умный сдвоенный циркуляционный насос с мокрым ротором, электронно-коммутируемым двигателем и встроенной автоматической регулировкой мощности
  • Технология зеленой кнопки и графический дисплей
  • Защита электродвигателя с электроникой отключения
  • Разъем для расширения функциональности с опциональным модулем CIF для автоматизированной системы управления зданием
  • Рабочее колесо с изогнутыми трехмерными лопастями и разделительный стакан из синтетического материала на волокнистой основе

Состояние поставки

  1. Насос
  2. 2 оптимизированных Wilo-Connector
  3. 4 кабельных ввода M16 x 1,5
  4. Подкладные шайбы фланцевых болтов (при номинальных диаметрах для подсоединения DN 32 - DN 65)
  5. Уплотнения при резьбовом подсоединении
  6. Инструкция по монтажу и эксплуатации

Насос Wilo Stratos MAXO-D
Насос Wilo Stratos MAXO-D
Насос Wilo Stratos MAXO-D
Насос Wilo Stratos MAXO-D
сдвоенный насосциркуляционный насос
  • Модели насоса Stratos MAXO-D
Наименование модели Артикул Старый артикул Вес брутто, кг Длина без учета упак., мм Ширина без учета упак, мм Высота без учета упак., мм
Насос Wilo Stratos Stratos MAXO-D 30/0,5-6 PN10 2164645 – 20.6 – – – Насос Wilo Stratos Stratos MAXO-D 30/0,5-10 PN10 2164646 – 21.2 – – – Насос Wilo Stratos Stratos MAXO-D 32/0,5-8 PN6/10 2164647 – 24.9 – – – Насос Wilo Stratos Stratos MAXO-D 32/0,5-12 PN6/10 2164648 – 25.5 – – – Насос Wilo Stratos Stratos MAXO-D 40/0,5-8 PN6/10 2164649 – 27.6 – – – Насос Wilo Stratos Stratos MAXO-D 40/0,5-12 PN6/10 2164650 – 38.8 – – – Насос Wilo Stratos Stratos MAXO-D 40/0,5-16 PN6/10 2164651 – 38.8 – – – Насос Wilo Stratos Stratos MAXO-D 50/0,5-6 PN6/10 2164652 – 30.5 – – – Насос Wilo Stratos Stratos MAXO-D 50/0,5-8 PN6/10 2164653 – 41.1 – – – Насос Wilo Stratos Stratos MAXO-D 50/0,5-9 PN6/10 2164654 – 41.1 – – – Насос Wilo Stratos Stratos MAXO-D 50/0,5-12 PN6/10 2164655 – 41.1 – – – Насос Wilo Stratos Stratos MAXO-D 50/0,5-16 PN6/10 2164656 – 66.8 – – – Насос Wilo Stratos Stratos MAXO-D 65/0,5-6 PN6/10 2164657 – 44.9 – – – Насос Wilo Stratos Stratos MAXO-D 65/0,5-12 PN6/10 2164658 – 66.6 – – – Насос Wilo Stratos Stratos MAXO-D 65/0,5-16 PN6/10 2164659 – 68.8 – – – Насос Wilo Stratos Stratos MAXO-D 80/0,5-6 PN6 2164660 – 68.3 – – – Насос Wilo Stratos Stratos MAXO-D 80/0,5-6 PN10 2164661 – 68.3 – – – Насос Wilo Stratos Stratos MAXO-D 80/0,5-12 PN6 2164662 – 70.5 – – – Насос Wilo Stratos Stratos MAXO-D 80/0,5-12 PN10 2164663 – 70.5 – – – Насос Wilo Stratos Stratos MAXO-D 80/0,5-16 PN6 2164664 – 70.5 – – – Насос Wilo Stratos Stratos MAXO-D 80/0,5-16 PN10 2164665 – 70.5 – – – Насос Wilo Stratos Stratos MAXO-D 30/0,5-6 PN16 2186289 – 20.6 – – – Насос Wilo Stratos Stratos MAXO-D 30/0,5-10 PN16 2186290 – 21.2 – – – Насос Wilo Stratos Stratos MAXO-D 32/0,5-8 PN16 2186291 – 24.9 – – – Насос Wilo Stratos Stratos MAXO-D 32/0,5-12 PN16 2186292 – 25.5 – – – Насос Wilo Stratos Stratos MAXO-D 40/0,5-8 PN16 2186293 – 27.6 – – – Насос Wilo Stratos Stratos MAXO-D 40/0,5-12 P16 2186294 – 38.8 – – – Насос Wilo Stratos Stratos MAXO-D 40/0,5-16 PN16 2186295 – 38.8 – – – Насос Wilo Stratos Stratos MAXO-D 50/0,5-6 PN16 2186296 – 30.5 – – – Насос Wilo Stratos Stratos MAXO-D 50/0,5-8 PN16 2186297 – 41.1 – – – Насос Wilo Stratos Stratos MAXO-D 50/0,5-9 PN16 2186298 – 41.1 – – – Насос Wilo Stratos Stratos MAXO-D 50/0,5-12 PN16 2186299 – 41.1 – – – Насос Wilo Stratos Stratos MAXO-D 50/0,5-16 PN16 2186300 – 66.8 – – – Насос Wilo Stratos Stratos MAXO-D 65/0,5-6 PN16 2186301 – 44.9 – – – Насос Wilo Stratos Stratos MAXO-D 65/0,5-12 PN16 2186302 – 66.6 – – – Насос Wilo Stratos Stratos MAXO-D 65/0,5-16 PN16 2186303 – 66.6 – – – Насос Wilo Stratos Stratos MAXO-D 80/0,5-6 PN16 2186304 – 68.3 – – – Насос Wilo Stratos Stratos MAXO-D 80/0,5-12 PN16 2186305 – 70.5 – – – Насос Wilo Stratos Stratos MAXO D 80/0,5-16 PN16 2186306 – 70.5 – – –
