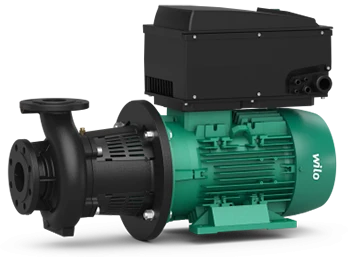

Насос Wilo CronoBloc BL-E

логотип товара

Энергоэффективный одноступенчатый центробежный насос Wilo CronoBloc BL-E в блочном исполнении с электронным автоматическим регулированием частоты вращения, торцовым уплотнением, фланцевым подсоединением.

Применение:
  • Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Преимущества модели:

  • Экономия энергии за счет встроенной электронной системы регулировки мощности
  • Опциональные интерфейсы для обмена данными по шине посредством штекерных IF-модулей
  • Простое управление благодаря проверенной технологии зеленой кнопки и дисплею
  • Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
  • Удобен в пользовании благодаря параметрам мощности и основным размерам согласно EN 733 (для стандартных насосов)

Оснащение/функция

  • Режимы работы:
    • Δp-c для постоянного перепада давления
    • Δp-v для переменного перепада давления
    • PID-Control
    • Ручной режим управления (n — постоянный)
  • Ручное управление:
    • Настройка значения напора
    • Настройка частоты вращения (ручное переключение)
    • Настройка режимов работы
    • Настройка ВКЛ./ВЫКЛ. насоса
    • Конфигурация все рабочих параметров
    • Квитирование ошибок
  • Панель управления
    • Зеленая кнопка и дисплей
  • Внешнее управление:
    • Управляющий вход «Выкл. по приоритету»
    • Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
    • Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
    • Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
    • Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления
  • Сигнализация и индикация:
    • Обобщенная сигнализация неисправности SSM
    • Обобщенная сигнализация рабочего состояния SBM
  • Обмен данными:
    • Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
    • Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием
  • Функции защиты
    • Полная защита электродвигателя со встроенной электронной системой отключения
    • Блокировка доступа
  • Система управления сдвоенными насосами (2 одинарных насоса; применение только с разветвленными трубопроводами):
    • Режим работы «основной/резервный» (автоматическое переключение при неисправности)
    • Основной/резервный режим работы, смена насосов через 24 часа
    • Режим параллельной работы двух насосов

Расшифровка наименования:

  • Пример: BL-E 40/160-5,5/2-R1
    • BL-E - Блочный насос с электронным регулированием
    • 40 - Номинальный диаметр DN подсоединения к трубопроводу (напорный патрубок)
    • 160 - Номинальный диаметр рабочего колеса в мм
    • 5,5 - Номинальная мощность электродвигателя Р2, кВт
    • 2 - Число полюсов
    • -R1 - Исполнение без дифференциального датчика давления
Технические характеристики Wilo CronoBloc BL-E:
  • Допустимый диапазон температур перекачиваемой жидкости от -20° C до +140° C
  • Подключение к сети
    • 3~440 В -5/±10 %, 50/60 Гц
    • 3~400 В ±10 %, 50/60 Гц
    • 3~380 В -5/±10 %, 50/60 Гц
  • Класс защиты IP55
  • Номинальный диаметр от DN 32 до DN 125
  • Макс. рабочее давление 16 бар (120 °C)

Материалы

  • Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250; опционально: Чугун с шаровидным графитом EN-GJS-400-18-LT
  • Рабочее колесо: Стандартное исполнение: EN-GJL-200; опционально: Бронза CuSn 10
  • Вал: 1.4122
  • Торцевое уплотнение: AQEGG, другие торцевые уплотнения по запросу
Тип

Одноступенчатый низконапорный центробежный насос в блочном исполнении с аксиальным всасывающим патрубком и радиально расположенным напорным патрубком со следующими элементами:

  • Торцевое уплотнение
  • Фланцевое соединение со штуцером для замера давления R 1/8
  • Фонарь
  • Муфта
  • Привод со встроенной электронной системой регулирования частоты вращения

Состояние поставки Wilo*

  1. Насос
  2. Инструкция по монтажу и эксплуатации

Насос Wilo CronoBloc BL-E
Насос Wilo CronoBloc BL-E
Насос Wilo CronoBloc BL-E
Насос Wilo CronoBloc BL-E
низконапорный насосодноступенчатый насосцентробежный насос
  • Модели насоса CronoBloc BL-E
Наименование модели Артикул Старый артикул Вес брутто, кг Длина без учета упак., мм Ширина без учета упак, мм Высота без учета упак., мм
Насос Wilo CronoBloc BL-E 32/140-2,2/2-R1 2191425 2159698 59 551 258 410
Насос Wilo CronoBloc BL-E 32/150-3/2-R1 2191426 2159699 68 601 244 422
Насос Wilo CronoBloc BL-E 32/160-4/2-R1 2191427 2159700 75 613 244 434
Насос Wilo CronoBloc BL-E 32/170-5,5/2-R1 2191428 2159701 103 690 310 454
Насос Wilo CronoBloc BL-E 32/210-7,5/2-R1 2191429 2159702 115 698 300 454
Насос Wilo CronoBloc BL-E 32/220-11/2-R1 2189978 2154298 217 788 350 602
Насос Wilo CronoBloc BL-E 40/110-1,5/2-R1 2191430 2159703 54 529 222 410
Насос Wilo CronoBloc BL-E 40/120-2,2/2 -R1 2191431 2159704 55 549 222 410
Насос Wilo CronoBloc BL-E 40/130-3/2-R1 2191432 – 62 601 250 422
Насос Wilo CronoBloc BL-E 40/140-4/2-R1 2191433 2159706 72 613 250 434
Насос Wilo CronoBloc BL-E 40/160-5,5/2-R1 2191434 2159707 105 691 310 454
Насос Wilo CronoBloc BL-E 40/170-7,5/2-R1 2191435 2159708 109 691 310 454
Насос Wilo CronoBloc BL-E 40/180-7,5/2-R1 2191436 2159709 119 725 310 454
Насос Wilo CronoBloc BL-E 40/210-11/2-R1 2189979 2154299 220 815 350 602
Насос Wilo CronoBloc BL-E 40/220-15/2-R1 2189980 2154300 229 815 350 602
Насос Wilo CronoBloc BL-E 40/230-18,5/2-R1 2189981 2154301 285 882 350 602
Насос Wilo CronoBloc BL-E 40/240-22/2-R1 2189982 2154302 294 882 350 602
Насос Wilo CronoBloc BL-E 50/110-3/2-R1 2191437 2159710 68 628 250 422
Насос Wilo CronoBloc BL-E 50/120-4/2-R1 2191438 2159711 75 640 250 434
Насос Wilo CronoBloc BL-E 50/130-5,5/2-R1 2191439 2159712 100 722 300 454
Насос Wilo CronoBloc BL-E 50/140-7,5/2-R1 2191440 – 104 722 300 454
Насос Wilo CronoBloc BL-E 50/150-7,5/2-R1 2191441 2159714 111 719 310 455
Насос Wilo CronoBloc BL-E 50/170-11/2-R1 2189983 2154303 205 818 350 602
Насос Wilo CronoBloc BL-E 50/200-15/2-R1 2189984 2154304 230 815 350 602
Насос Wilo CronoBloc BL-E 50/210-18,5/2-R1 2189985 2154305 273 878 350 602
Насос Wilo CronoBloc BL-E 50/220-22/2-R1 2189986 2154306 293 878 350 602
Насос Wilo CronoBloc BL-E 50/270-5,5/4-R1 2191442 2159715 127 693 366 453
Насос Wilo CronoBloc BL-E 65/120-4/2-R1 2191443 2159716 103 645 274 434
Насос Wilo CronoBloc BL-E 65/130-5,5/2-R1 2191444 2159717 105 727 300 458
Насос Wilo CronoBloc BL-E 65/240-5,5/4-R1 2191446 2159719 160 701 463 453
Насос Wilo CronoBloc BL-E 65/140-7,5/2-R1 2191445 2159718 109 727 300 458
Насос Wilo CronoBloc BL-E 65/265-7,5/4-R1 2191447 2159720 167 701 463 453
Насос Wilo CronoBloc BL-E 65/160-11/2-R1 2189987 2154307 211 826 350 602
Насос Wilo CronoBloc BL-E 65/170-15/2-R1 2189988 2154308 219 826 350 602
Насос Wilo CronoBloc BL-E 65/190-18,5/2-R1 2189989 2154309 279 832 359 602
Насос Wilo CronoBloc BL-E 65/210-22/2-R1 2189990 2154310 292 832 359 602
Насос Wilo CronoBloc BL-E 80/220-5,5/4-R1 2191448 2159721 151 730 381 453
Насос Wilo CronoBloc BL-E 80/250-7,5/4-R1 2191449 2159722 169 801 423 453
Насос Wilo CronoBloc BL-E 80/145-11/2-R1 2189991 2154311 226 860 386 617
Насос Wilo CronoBloc BL-E 80/270-11/4-R1 2189995 2154315 286 852 423 602
Насос Wilo CronoBloc BL-E 80/150-15/2-R1 2189992 2154312 234 860 386 617
Насос Wilo CronoBloc BL-E 80/160-18,5/2-R1 2189993 2154313 277 860 386 617
Насос Wilo CronoBloc BL-E 80/165-22/2-R1 2189994 2154314 287 860 386 617
Насос Wilo CronoBloc BL-E 100/200-5,5/4-R1 2191450 2159723 158 743 387 453
Насос Wilo CronoBloc BL-E 100/220-7,5/4-R1 2191451 2159724 165 743 387 453
Насос Wilo CronoBloc BL-E 100/250-11/4-R1 2189996 2154316 300 881 432 602
Насос Wilo CronoBloc BL-E 100/270-15/4-R1 2189997 2154317 317 881 432 602
Насос Wilo CronoBloc BL-E 100/305-18,5/4-R1 2189998 2154318 421 977 560 655
Насос Wilo CronoBloc BL-E 100/315-22/4-R1 2189999 2154319 435 977 560 655
Насос Wilo CronoBloc BL-E 125/185-5,5/4-R1 2191452 2159725 193 771 512 453
Насос Wilo CronoBloc BL-E 125/210-7,5/4-R1 2191453 2159726 200 771 512 453
Насос Wilo CronoBloc BL-E 125/225-11/4-R1 2190000 2154320 315 902 512 602
Насос Wilo CronoBloc BL-E 125/245-15/4-R1 2190001 2154321 361 921 546 602
Насос Wilo CronoBloc BL-E 125/265-18,5/4-R1 2190002 2154322 418 982 546 602
Насос Wilo CronoBloc BL-E 125/275-22/4-R1 2190003 2154323 432 982 546 655
Насос Wilo CronoBloc BL-E50/270-5,5/4 2191384 – 159.5 – – –
Насос Wilo CronoBloc BL-E65/240-5,5/4 2191388 – 174.5 – – –
Насос Wilo CronoBloc BL-E65/265-7,5/4 2191389 – 182.5 – – –
Насос Wilo CronoBloc BL-E80/220-5,5/4 2191390 – 166.5 – – –
Насос Wilo CronoBloc BL-E80/250-7,5/4 2191391 – 185.5 – – –
Насос Wilo CronoBloc BL-E80/270-11/4 2189969 – 283.6 – – –
Насос Wilo CronoBloc BL-E100/200-5,5/4 2191392 – 172.5 – – –
Насос Wilo CronoBloc BL-E100/220-7,5/4 2191393 – 180.5 – – –
Насос Wilo CronoBloc BL-E100/250-11/4 2189970 – 298.4 – – –
Насос Wilo CronoBloc BL-E100/270-15/4 2189971 – 315.4 – – –
Насос Wilo CronoBloc BL-E100/305-18,5/4 2189972 – 418.9 – – –
Насос Wilo CronoBloc BL-E100/315-22/4 2189973 – 432.9 – – –
Насос Wilo CronoBloc BL-E125/185-5,5/4 2191394 – 207.5 – – –
Насос Wilo CronoBloc BL-E125/210-7,5/4 2191395 – 215.5 – – –
Насос Wilo CronoBloc BL-E125/225-11/4 2189974 – 313.3 – – –
Насос Wilo CronoBloc BL-E125/245-15/4 2189975 – 358.5 – – –
Насос Wilo CronoBloc BL-E125/265-18,5/4 2189976 – 415.5 – – –
Насос Wilo CronoBloc BL-E125/275-22/4 2189977 – 429.5 – – –
Насос Wilo CronoBloc BL-E32/140-2,2/2 2191367 – 60.15 – – –
Насос Wilo CronoBloc BL-E32/150-3/2 2191368 – 70.15 – – –
Насос Wilo CronoBloc BL-E32/160-4/2 2191369 – 78.15 – – –
Насос Wilo CronoBloc BL-E32/170-5,5/2 2191370 – 116.5 – – –
Насос Wilo CronoBloc BL-E32/210-7,5/2 2191371 – 127.5 – – –
Насос Wilo CronoBloc BL-E32/220-11/2 2189952 – 214.5 – – –
Насос Wilo CronoBloc BL-E40/110-1,5/2 2191372 – 55.15 – – –
Насос Wilo CronoBloc BL-E40/120-2,2/2 2191373 – 56.15 – – –
Насос Wilo CronoBloc BL-E40/130-3/2 2191374 – 64.15 – – –
Насос Wilo CronoBloc BL-E40/140-4/2 2191375 – 75.15 – – –
Насос Wilo CronoBloc BL-E40/160-5,5/2 2191376 – 118.5 – – –
Насос Wilo CronoBloc BL-E40/170-7,5/2 2191377 – 121.5 – – –
Насос Wilo CronoBloc BL-E40/180-7,5/2 2191378 – 131.5 – – –
Насос Wilo CronoBloc BL-E40/210-11/2 2189953 – 217.5 – – –
Насос Wilo CronoBloc BL-E40/220-15/2 2189954 – 226.5 – – –
Насос Wilo CronoBloc BL-E40/230-18,5/2 2189955 – 282.5 – – –
Насос Wilo CronoBloc BL-E40/240-22/2 2189956 – 292.4 – – –
Насос Wilo CronoBloc BL-E50/110-3/2 2191379 – 70.15 – – –
Насос Wilo CronoBloc BL-E50/120-4/2 2191380 – 78.15 – – –
Насос Wilo CronoBloc BL-E50/130-5,5/2 2191381 – 131.5 – – –
Насос Wilo CronoBloc BL-E50/140-7,5/2 2191382 – 116.5 – – –
Насос Wilo CronoBloc BL-E50/150-7,5/2 2191383 – 124.5 – – –
Насос Wilo CronoBloc BL-E50/170-11/2 2189957 – 202.5 – – –
Насос Wilo CronoBloc BL-E50/200-15/2 2189958 – 227.5 – – –
Насос Wilo CronoBloc BL-E50/210-18,5/2 2189959 – 271.1 – – –
Насос Wilo CronoBloc BL-E50/220-22/2 2189960 – 281.1 – – –
Насос Wilo CronoBloc BL-E65/120-4/2 2191385 – 83.15 – – –
Насос Wilo CronoBloc BL-E65/130-5,5/2 2191386 – 118.5 – – –
Насос Wilo CronoBloc BL-E65/140-7,5/2 2191387 – 121.5 – – –
Насос Wilo CronoBloc BL-E65/160-11/2 2189961 – 208.5 – – –
Насос Wilo CronoBloc BL-E65/170-15/2 2189962 – 216.5 – – –
Насос Wilo CronoBloc BL-E65/190-18,5/2 2189963 – 277.1 – – –
Насос Wilo CronoBloc BL-E65/210-22/2 2189964 – 290.1 – – –
Насос Wilo CronoBloc BL-E80/145-11/2 2189965 – 223.5 – – –
Насос Wilo CronoBloc BL-E80/150-15/2 2189966 – 231.5 – – –
Насос Wilo CronoBloc BL-E80/160-18,5/2 2189967 – 275.1 – – –
Насос Wilo CronoBloc BL-E80/165-22/2 2189968 – 285.1 – – –
