Установка Wilo SiFlux

логотип товара

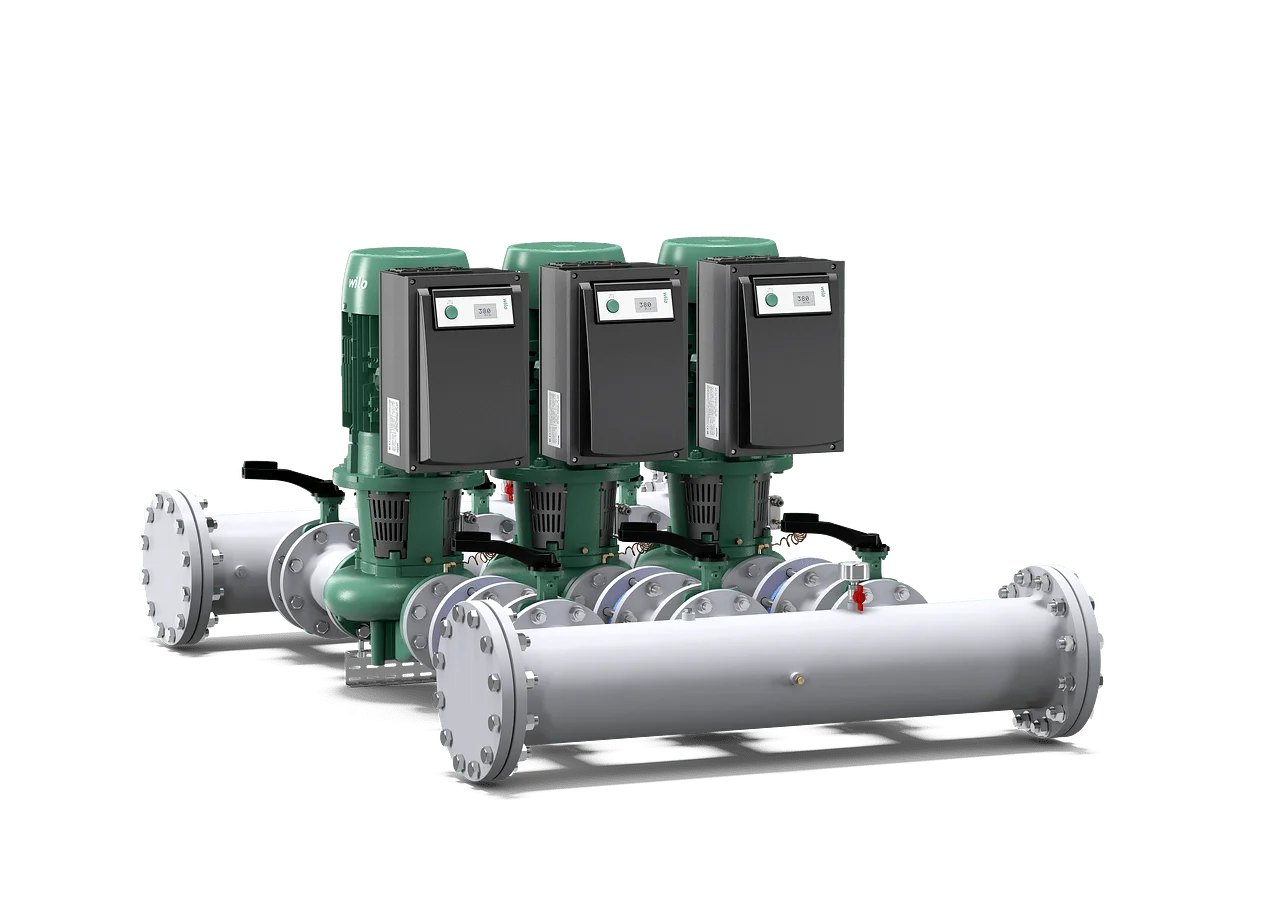

Высокоэффективная, автоматическая, готовая к подключению установка Wilo SiFlux с несколькими насосами для реализации большой подачи в системах отопления, кондиционирования и охлаждения. От 3 до 4 параллельно подключенных, электронно регулируемых линейных насосов с сухим ротором серии VeroLine–IP-E или CronoLine-IL-E. Из них один насос является резервным. Включая контроллер Smart SCe.

Применение установки Wilo-SiFlux:

  • Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси, охлаждающей и холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Преимущества:

  • Быстрый и простой монтаж за счет предварительно собранной системы. За счет этого достигается минимизация поиска неполадок.
  • Экономия энергии: эксплуатация в диапазоне частичных нагрузок в соответствии с текущей потребностью.
  • Надежная система благодаря согласованным друг с другом компонентам.
  • Компактная конструкция, удобный доступ ко всем компонентам.
  • Все от одного производителя. Меньше информации для разъяснения при приобретении.

Оснащение/функция:

  • 3-4 насоса на одну установку серий VeroLine-IP-E или CronoLine-IL-E, из них 2 или 3 насоса работают, а 1 служит в качестве резервного насоса
  • Стандартный электродвигатель IE2
  • Автоматическая система управления насосом посредством контроллера Smart Controller SCe
  • Детали, контактирующие с водой, не подвержены коррозии
  • Фундаментная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
  • Стальной распределитель с коррозионностойким покрытием
  • Фланец PN 16 согласно EN 1092-2 на стороне нагнетания и всасывания для подключения к системе трубопроводов
  • Предварительно смонтированные уплотнения на стороне нагнетания и всасывания
  • Запорная арматура на стороне всасывания и напорной стороне
  • Обратный клапан с напорной стороны
  • Датчик перепада давления
  • Манометр на стороне нагнетания и всасывания соответственно

Расшифровка наименования:

  • Пример: Wilo-SiFlux-21-IP-E 40/120- 1,5/2-SC-16-T4
    • SiFlux - Серия продукции
    • 21 - Исполнение (21= 2+1 насосов: 2 насоса работают и 1 резервный насос)
    • IP-E 40/120-1,5/2 - Электронно регулируемый 2-полюсный линейный насос типа IP-E, номинальный диаметр подсоединения к трубопроводу DN 40, номинальный диаметр рабочего колеса 120 мм, мощность электродвигателя P2 1,5 кВт
    • SC - Тип прибора управления SC...
    • 16 - Макс. рабочее давление в бар
    • T4 - Источник питания 3~400 В, 50 Гц

Технические характеристики:

  • Тип насосов: VeroLine-IP-E или CronoLine IL-E
  • Количество насосов: 2 + 1 или 3 + 1 (2 или 3 насоса работают и 1 резервный насос)
  • Электроподключение к сети: 3~230/400 В, 50 Гц ±10%
  • Класс энергоэффективности электродвигателя: IE2
  • Допустимые перекачиваемые жидкости: вода систем отопления (согласно VDI 2035), водогликолевая смесь, охлаждающая и холодная вода (другие перекачиваемые жидкости по запросу)
  • Расход: от 50 до 360 м3/ч
  • Напор: 45 м
  • Температура хранения: от -10° C до +50° C
  • Допуст. температура окружающей среды: от 0° C до +40° C
  • Допустимая температура перекачиваемой жидкости: от 0°C до +100°C
  • Подсоединения к патрубкам распределителя: от DN 125 до DN 300
  • Фланцы: PN 16 с перфорацией согласно EN 1092-2
  • Макс. доп. рабочее давление: 10 бар на насосах VeroLine-IP-E, 16 бар на насосах CronoLine-IL-E

Состояние поставки Wilo*:

  1. Многонасосная установка Wilo-SiFlux
  2. Инструкция по монтажу и эксплуатации Wilo-Siflux
  3. Инструкция по монтажу и эксплуатации насоса
  4. Инструкция по монтажу и эксплуатации прибора управления

Установка Wilo SiFlux
Установка Wilo SiFlux
Установка Wilo SiFlux
Установка Wilo SiFlux
  • Модели установки SiFlux
Наименование модели Артикул Старый артикул Вес брутто, кг Длина без учета упак., мм Ширина без учета упак, мм Высота без учета упак., мм
Установка Wilo SiFlux-21-IP-E 40/120-1,5/2-SC-10-T4 4189216 – 680 1953 1632 1394 Установка Wilo SiFlux-21-IP-E 40/160-4/2-SC-10-T4 4189217 – 723 1953 1632 1394 Установка Wilo SiFlux-21-IL-E 40/170-5,5/2-SC-16-T4 4189218 – 648 1953 1652 1409 Установка Wilo SiFlux-31-IP-E 40/120-1,5/2-SC-10-T4 4189219 – 936 2453 1667 1394 Установка Wilo SiFlux-31-IP-E 40/160-4/2-SC-10-T4 4189220 – 994 2453 1667 1394 Установка Wilo SiFlux-31-IL-E 40/170-5,5/2-SC-16-T4 4189221 – 1167 2453 1687 1409 Установка Wilo SiFlux-21-IP-E 50/130-2,2/2-SC-10-T4 4189222 – 833 1953 1867 1409 Установка Wilo SiFlux-21-IP-E 50/150-4/2-SC-10-T4 4189223 – 873 1953 1867 1409 Установка Wilo SiFlux-21-IL-E 50/180-7,5/2-SC-16-T4 4189224 – 1058 1953 1967 1409 Установка Wilo SiFlux-31-IP-E 50/130-2,2/2-SC-10-T4 4189225 – 1137 2453 2036 1409 Установка Wilo SiFlux-31-IP-E 50/150-4/2-SC-10-T4 4189226 – 1191 2453 2036 1409 Установка Wilo SiFlux-31-IL-E 50/180-7,5/2-SC-16-T4 4189227 – 1437 2453 2136 1409 Установка Wilo SiFlux-21-IP-E 65/120-3/2-SC-10-T4 4189228 – 1002 1953 2102 1394 Установка Wilo SiFlux-21-IP-E 65/130-4/2-SC-10-T4 4189229 – 1027 1953 2102 1394 Установка Wilo SiFlux-21-IL-E 65/160-7,5/2-SC-16-T4 4189230 – 1180 1953 2192 1409 Установка Wilo SiFlux-31-IP-E 65/120-3/2-SC-10-T4 4189231 – 1350 2453 2233 1394 Установка Wilo SiFlux-31-IP-E 65/130-4/2-SC-10-T4 4189232 – 1379 2453 2233 1394 Установка Wilo SiFlux-31-IL-E 65/160-7,5/2-SC-16-T4 4189233 – 1620 2453 2323 1409 Установка Wilo SiFlux-21-IP-E 80/110-4/2-SC-10-T4 4196555 – 1224 1953 2333 1394 Установка Wilo SiFlux-21-95-IL-E 80/160-11/2-SC-16-T4 4189235 – 1576 1965 2413 1730 Установка Wilo SiFlux-21-IL-E 80/170-15/2-SC-16-T4 4189236 – 1596 1965 2413 1730 Установка Wilo SiFlux-31-IP-E 80/110-4/2-SC-10-T4 4196556 – 1532 2453 2333 1394 Установка Wilo SiFlux-31-95-IL-E 80/160-11/2-SC-16-T4 4189238 – 1997 2465 2413 1730 Установка Wilo SiFlux-31-IL-E 80/170-15/2-SC-16-T4 4189239 – 2024 2465 2413 1730 Установка Wilo SiFlux-21-IL-E 80/140-7,5/2-SC-16-T4 4189240 – 1709 1953 2731 1409 Установка Wilo SiFlux-21-120-IL-E 80/160-11/2-SC-16-T4 4189241 – 1912 1965 2771 1730 Установка Wilo SiFlux-21-IL-E 80/200-22/2-SC-16-T4 4189242 – 2069 1965 2831 1730 Установка Wilo SiFlux-31-IL-E 80/140-7,5/2-SC-16-T4 4189243 – 2109 2453 2731 1409 Установка Wilo SiFlux-31-120-IL-E 80/160-11/2-SC-16-T4 4189244 – 2379 2465 2771 1730 Установка Wilo SiFlux-31-IL-E 80/200-22/2-SC-16-T4 4189245 – 2590 2465 2831 1730
