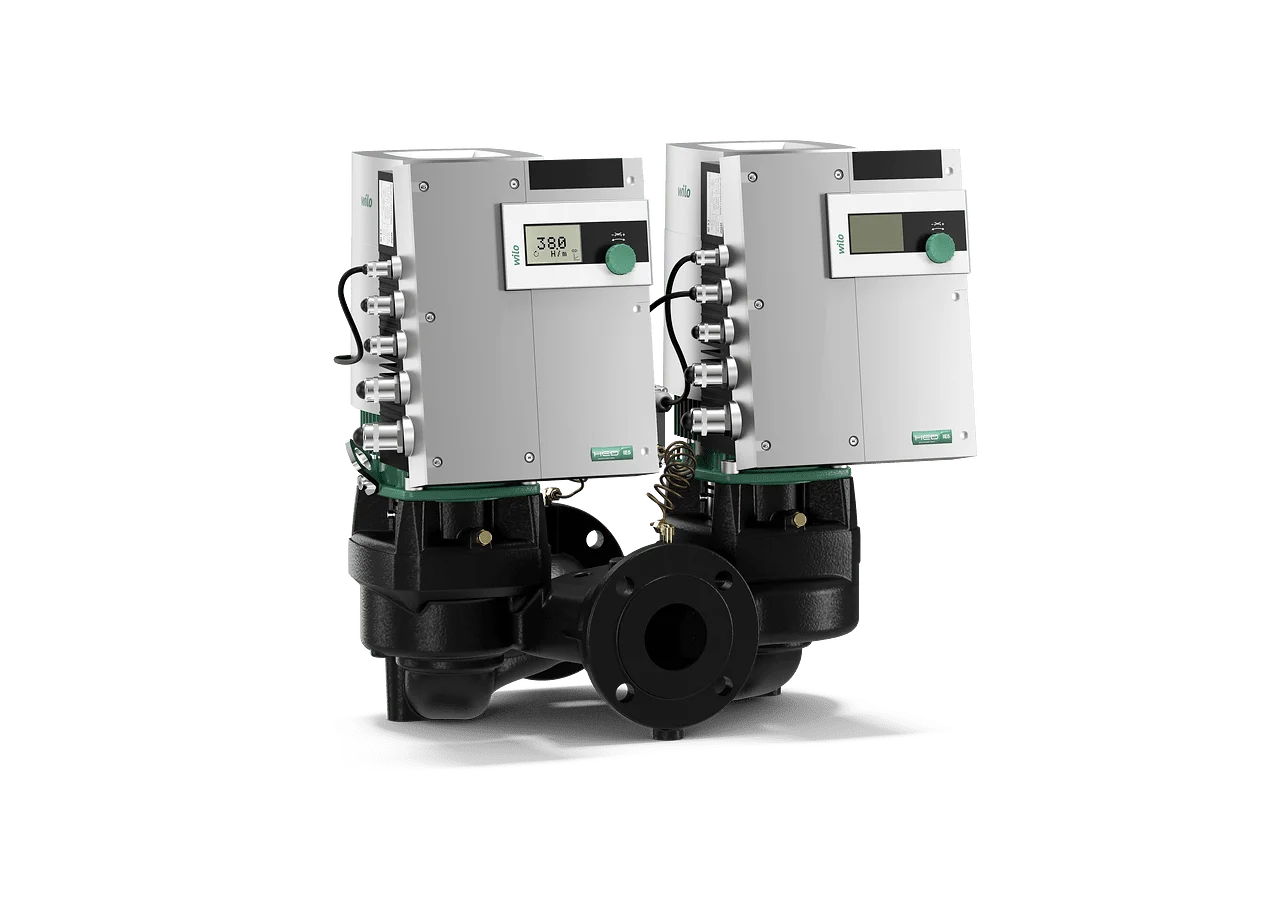

Насос Wilo Stratos GIGA-D

логотип товара

Высокоэффективный сдвоенный линейный насос Wilo Stratos GIGA-D с электронно-коммутируемым двигателем и электронной мощности с сухим ротором. Исполнение в качестве одноступенчатого низконапорного центробежного насоса с фланцевым подсоединением и скользящим торцовым уплотнением.

Применение:

  • Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Преимущества модели:

  • Инновационный высокоэффективный насос для наивысшего общего КПД
  • Высокоэффективный электронно-коммутируемый двигатель с классом энергоэффективности IE5 согласно IEC 60034-30-2
  • Максимально возможная надежность эксплуатации благодаря резервному насосу
  • Опциональные интерфейсы для подсоединения к автоматизированной системе управления зданием посредством штекерных IF-модулей

Оснащение/функция:

  • Режимы работы
    • Δp-c для постоянного перепада давления
    • Δp-v для переменного перепада давления
    • PID-Control
    • Ручной режим управления (n — постоянный)
  • Панель управления
    • Зеленая кнопка и дисплей
  • Ручное управление
    • Настройка значения напора
    • Настройка частоты вращения (ручное переключение)
    • Настройка режимов работы
    • Настройка ВКЛ./ВЫКЛ. насоса
    • Конфигурация все рабочих параметров
    • Квитирование ошибок
  • Внешнее управление
    • Управляющий вход «Выкл. по приоритету»
    • Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
    • Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
    • Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
    • Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
    • Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления
  • Сигнализация и индикация
    • Обобщенная сигнализация неисправности SSM
    • Обобщенная сигнализация рабочего состояния SBM
  • Обмен данными
    • Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
    • Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием
  • Функции защиты
    • Полная защита электродвигателя со встроенной электронной системой отключения
    • Блокировка доступа
  • Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
    • Режим работы «основной/резервный» (автоматическое переключение при неисправности)
    • Основной/резервный режим работы, смена насосов через 24 часа
    • Режим параллельной работы двух насосов
    • Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)

Расшифровка наименования:

  • Пример: Wilo-Stratos GIGA D 40/1-51/4,5
    • Stratos GIGA - Высокоэффективный насос
    • D - Сдвоенный линейный насос
    • 40 - Номинальный диаметр фланца DN
    • 1-51
      • 1 = минимальный устанавливаемый напор [м]
      • 51 = максимальный устанавливаемый напор [м]
    • 4,5 - Ориентировочная номинальная мощность электродвигателя P2 в [кВт]
    • -xx - Вариант: например, R1 – исполнение без дифференциального датчика давления

Технические характеристики:

  • Диапазон температур перекачиваемой жидкости: от -20 °C до +140 °C
  • Подсоединение к сети 3~480 В ±10 %, 50/60 Гц, 3~440 В ±10 %, 50/60 Гц, 3~400 В ±10 %, 50/60 Гц, 3~380 В -5 % +10 %, 50/60 Гц
  • Класс защиты IP55
  • Номинальный диаметр от DN 40 до DN 200
  • Макс. рабочее давление 16 бар до +120 °C, 13 бар до +140 °C

Материалы:

  • Корпус насоса и фонарь: EN-GJL-250
  • Рабочее колесо: PPS-GF40 или EN-GJL-200 в зависимости от типа
  • Вал: 1.4122 или 1.4542 в зависимости от типа
  • Торцевое уплотнение: AQEGG; другие торцевые уплотнения по запросу

Состояние поставки Wilo*:

  1. Насос
  2. Инструкция по монтажу и эксплуатации

Насос Wilo Stratos GIGA-D
Насос Wilo Stratos GIGA-D
низконапорный насоссдвоенный насосцентробежный насос
  • Модели насоса Stratos GIGA-D
Наименование модели Артикул Старый артикул Вес брутто, кг Длина без учета упак., мм Ширина без учета упак, мм Высота без учета упак., мм
Насос Wilo Stratos STRATOS GIGA-D 40/1-25/1,6 2170226 – 92 – – – Насос Wilo Stratos STRATOS GIGA-D 40/1-32/2,2 2170225 – 92 – – – Насос Wilo Stratos STRATOS GIGA-D 40/1-39/3,0 2170224 – 92 – – – Насос Wilo Stratos STRATOS GIGA-D 40/1-45/3,8 2170223 – 95 – – – Насос Wilo Stratos STRATOS GIGA-D 40/1-51/4,2 2170222 – 95 – – – Насос Wilo Stratos STRATOS GIGA-D 50/1-38/2,8 2170233 – 93 – – – Насос Wilo Stratos STRATOS GIGA-D 50/1-44/3,2 2170232 – 96 – – – Насос Wilo Stratos STRATOS GIGA-D 50/1-50/4,2 2170231 – 96 – – – Насос Wilo Stratos STRATOS GIGA-D 50/1-14/0,8 2170230 – 95 – – – Насос Wilo Stratos STRATOS GIGA-D 50/1-20/1,3 2170229 – 95 – – – Насос Wilo Stratos STRATOS GIGA-D 50/1-26/1,9 2170228 – 95 – – – Насос Wilo Stratos STRATOS GIGA-D 50/1-33/2,6 2170227 – 95 – – – Насос Wilo Stratos STRATOS GIGA-D 65/1-8/0,6 2170236 – 104 – – – Насос Wilo Stratos STRATOS GIGA-D 65/1-12/1,1 2170235 – 104 – – – Насос Wilo Stratos STRATOS GIGA-D 65/1-17/1,7 2170234 – 104 – – – Насос Wilo Stratos STRATOS GIGA-D 65/1-34/3,1 2170241 – 99 – – – Насос Wilo Stratos STRATOS GIGA-D 65/1-38/3,8 2170240 – 103 – – – Насос Wilo Stratos STRATOS GIGA-D 65/1-42/4,8 2170239 – 119 – – – Насос Wilo Stratos STRATOS GIGA-D 65/1-21/2,3 2170238 – 101 606 418 547 Насос Wilo Stratos STRATOS GIGA-D 65/1-27/3,0 2170237 – 101 606 418 560 Насос Wilo Stratos STRATOS GIGA-D 80/1-16/2,3 2170243 – 109 – – – Насос Wilo Stratos STRATOS GIGA-D 80/1-21/3,5 2170242 – 109 – – – Насос Wilo Stratos STRATOS GIGA-D 80/1-32/4,1 2170245 – 137 – – – Насос Wilo Stratos STRATOS GIGA-D 80/1-37/5,3 2170244 – 137 – – – Насос Wilo Stratos STRATOS GIGA-D 100/1-13/2,3 2170247 – 144 – – – Насос Wilo Stratos STRATOS GIGA-D 100/1-17/3,7 2170246 – 144 – – – Насос Wilo Stratos STRATOS GIGA-D 100/1-27/4,8 2170249 – 149 – – – Насос Wilo Stratos STRATOS GIGA-D 100/1-33/6,0 2170248 – 158 – – – Насос Wilo Stratos STRATOS GIGA-D 100/2-24/11 2192020 – 502 – – – Насос Wilo Stratos STRATOS GIGA-D 150/1-14/11 2192021 – 569 – – – Насос Wilo Stratos STRATOS GIGA-D 150/2-17/15 2192022 – 678 – – – Насос Wilo Stratos STRATOS GIGA-D 200/1-14/15 2192025 – 879 – – – Насос Wilo Stratos Stratos GIGA-D 100/3-33/22 2192019 – 397 – – – Насос Wilo Stratos Stratos GIGA-D 100/2-29/18,5 2192018 – 385 – – – Насос Wilo Stratos Stratos GIGA-D 100/2-26/15 2192017 – 376 – – – Насос Wilo Stratos Stratos GIGA-D 100/2-22/11 2192016 – 356 – – – Насос Wilo Stratos Stratos GIGA-D 80/4-53/22 2192015 – 384 – – – Насос Wilo Stratos Stratos GIGA-D 80/3-48/18,5 2192014 – 374 – – – Насос Wilo Stratos Stratos GIGA-D 80/3-40/15 2192013 – 341 – – – Насос Wilo Stratos Stratos GIGA-D 80/2-31/11 2192012 – 321 – – – Насос Wilo Stratos Stratos GIGA-D 65/5-65/22 2192011 – 371 – – – Насос Wilo Stratos Stratos GIGA-D 65/4-57/18,5 2192010 – 359 – – – Насос Wilo Stratos Stratos GIGA-D 65/3-49/15 2192009 – 350 – – – Насос Wilo Stratos Stratos GIGA-D 65/3-40/11 2192008 – 310 – – – Насос Wilo Stratos Stratos GIGA-D 50/4-62/15 2192007 – 337 – – – Насос Wilo Stratos Stratos GIGA-D 50/4-53/11 2192006 – 317 – – – Насос Wilo Stratos Stratos GIGA-D 40/4-63/11 2192005 – 314 – – – Насос Wilo Stratos STRATOS GIGA-D 40/1-25/1,6-R1 2170282 – 92 – – – Насос Wilo Stratos STRATOS GIGA-D 40/1-32/2,2-R1 2170281 – 92 – – – Насос Wilo Stratos STRATOS GIGA-D 40/1-39/3,0-R1 2170280 – 92 – – – Насос Wilo Stratos STRATOS GIGA-D 40/1-45/3,8-R1 2170279 – 95 – – – Насос Wilo Stratos STRATOS GIGA-D 40/1-51/4,2-R1 2170278 – 95 – – – Насос Wilo Stratos STRATOS GIGA-D 50/1-38/2,8-R1 2170289 – 93 – – – Насос Wilo Stratos STRATOS GIGA-D 50/1-44/3,2-R1 2170288 – 96 – – – Насос Wilo Stratos STRATOS GIGA-D 50/1-50/4,2-R1 2170287 – 96 – – – Насос Wilo Stratos STRATOS GIGA-D 50/1-14/0,8-R1 2170286 – 95 – – – Насос Wilo Stratos STRATOS GIGA-D 50/1-20/1,3-R1 2170285 – 95 – – – Насос Wilo Stratos STRATOS GIGA-D 50/1-26/1,9-R1 2170284 – 95 – – – Насос Wilo Stratos STRATOS GIGA-D 50/1-33/2,6-R1 2170283 – 95 – – – Насос Wilo Stratos STRATOS GIGA-D 65/1-8/0,6-R1 2170292 – 104 – – – Насос Wilo Stratos STRATOS GIGA-D 65/1-12/1,1-R1 2170291 – 104 – – – Насос Wilo Stratos STRATOS GIGA-D 65/1-17/1,7-R1 2170290 – 104 – – – Насос Wilo Stratos STRATOS GIGA-D 65/1-34/3,1-R1 2170297 – 99 – – – Насос Wilo Stratos STRATOS GIGA-D 65/1-38/3,8-R1 2170296 – 103 – – – Насос Wilo Stratos STRATOS GIGA-D 65/1-42/4,8-R1 2170295 – 119 – – – Насос Wilo Stratos STRATOS GIGA-D 65/1-21/2,3-R1 2170294 – 101 606 418 547 Насос Wilo Stratos STRATOS GIGA-D 65/1-27/3,0-R1 2170293 – 101 606 418 560 Насос Wilo Stratos STRATOS GIGA-D 80/1-16/2,3-R1 2170299 – 109 – – – Насос Wilo Stratos STRATOS GIGA-D 80/1-21/3,5-R1 2170298 – 109 – – – Насос Wilo Stratos STRATOS GIGA-D 80/1-32/4,1-R1 2170301 – 137 – – – Насос Wilo Stratos STRATOS GIGA-D 80/1-37/5,3-R1 2170300 – 137 – – – Насос Wilo Stratos STRATOS GIGA-D 100/1-13/2,3-R1 2170303 – 144 – – – Насос Wilo Stratos STRATOS GIGA-D 100/1-17/3,7-R1 2170302 – 144 – – – Насос Wilo Stratos STRATOS GIGA-D 100/1-27/4,8-R1 2170305 – 149 – – – Насос Wilo Stratos STRATOS GIGA-D 100/1-33/6,0-R1 2170304 – 158 – – – Насос Wilo Stratos STRATOS GIGA-D 100/2-24/11-R1 2192066 – 502 – – – Насос Wilo Stratos STRATOS GIGA-D 150/1-14/11-R1 2192067 – 569 – – – Насос Wilo Stratos STRATOS GIGA-D 150/2-17/15-R1 2192068 – 678 – – – Насос Wilo Stratos STRATOS GIGA-D 200/1-14/15-R1 2192071 – 879 – – – Насос Wilo Stratos Stratos GIGA-D 100/3-33/22-R1 2192065 – 397 – – – Насос Wilo Stratos Stratos GIGA-D 40/4-63/11-R1 2192051 – 314 – – – Насос Wilo Stratos Stratos GIGA-D 50/4-53/11-R1 2192052 – 317 – – – Насос Wilo Stratos Stratos GIGA-D 50/4-62/15-R1 2192053 – 337 – – – Насос Wilo Stratos Stratos GIGA-D 65/3-40/11-R1 2192054 – 310 – – – Насос Wilo Stratos Stratos GIGA-D 65/3-49/15-R1 2192055 – 350 – – – Насос Wilo Stratos Stratos GIGA-D 65/4-57/18,5-R1 2192056 – 359 – – – Насос Wilo Stratos Stratos GIGA-D 65/5-65/22-R1 2192057 – 371 – – – Насос Wilo Stratos Stratos GIGA-D 80/2-31/11-R1 2192058 – 321 – – – Насос Wilo Stratos Stratos GIGA-D 80/3-40/15-R1 2192059 – 341 – – – Насос Wilo Stratos Stratos GIGA-D 80/3-48/18,5-R1 2192060 – 374 – – – Насос Wilo Stratos Stratos GIGA-D 80/4-53/22-R1 2192061 – 384 – – – Насос Wilo Stratos Stratos GIGA-D 100/2-22/11-R1 2192062 – 356 – – – Насос Wilo Stratos Stratos GIGA-D 100/2-26/15-R1 2192063 – 376 – – – Насос Wilo Stratos Stratos GIGA-D 100/2-29/18,5-R1 2192064 – 385 – – –
