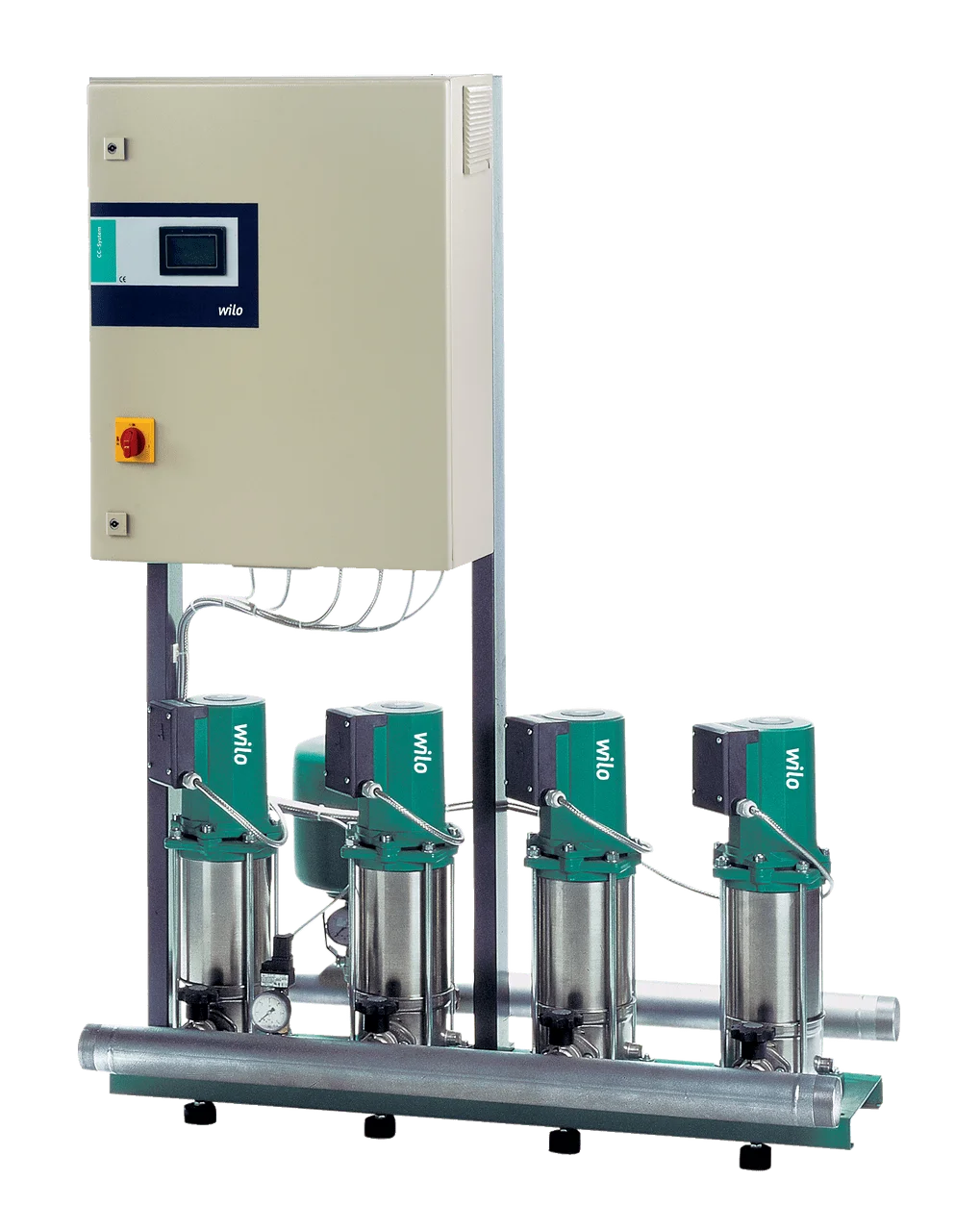

Установка повышения давления Wilo Comfort-N CO-COR-MVIS-CC

логотип товара

Установка повышения давления с 2–6 параллельно подключенными, нормальновсасывающими высоконапорными центробежными насосами  из нержавеющей стали с электродвигателем мокрым ротором

Применение

  • Полностью автоматическое водоснабжение и повышение давления при подаче воды из сети центрального водоснабжения или приемного резервуара для частного, коммерческого, промышленного и коммунального применения (например, в жилых, офисных и административных зданиях, отелях, больницах, производственных и промышленных объектах, предприятиях водоснабжения).
  • Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Ваши преимущества

  • Комфортабельная установка, отвечающая всем требованиям нормы DIN 1988
  • 2-6 параллельно включенных вертикальных высоконапорных центробежных насосов серии MVIS, полностью выполненных из нержавеющей стали
  • Почти бесшумно работающая система благодаря применению высоконапорных центробежных насосов из нержавеющей стали с мокрым ротором серии MVIS
  • Уровень шума макс. на 20 дБ[A] ниже, чем у обычных систем при одинаковой гидравлической мощности

Оснащение/функция

  • 2--6 насосов на установку
  • Автоматическое управление насосами через CC-контроллер
  • Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
  • Оцинкованная опорная рама с регулируемыми по высоте виброгасителями для звукоизоляции
  • Шаровой запорный кран редуктора /кольцевая задвижка на стороне всасывания и с напорной стороны каждого насоса
  • Обратный клапан с напорной стороны
  • Мембранный напорный бак 8 л, PN 16, с напорной стороны
  • Датчик давления со стороны отводящего трубопровода
  • Манометр (со стороны подводящего трубопровода) приобретается опционально
  • Манометр (со стороны отводящего трубопровода)
  • Защита от сухого хода приобретается опционально

Расшифровка наименования

  • Например:   - Wilo-COR-4 MVIS 804/CC
  • CO   - Компактная установка повышения давления
  • R   - Регулирование соответствующего главного насоса посредством частотного преобразователя
  • 4   - Количество насосов
  • MVIS   - Серия насосов
  • 8   - Номинальный объемный расход одинарного насоса [м3/ч]
  • 04   - Число секций одинарного насоса
  • CC   - Блок регулирования; CC = контроллер Comfort

Технические характеристики

  • Электроподключение к 3~230/400 В ± 10 %, 50 Гц (другие исполнения по запросу)
  • Макс. температура перекачиваемой жидкости: 50 °C
  • Макс. температура окружающей среды 40 °C
  • Рабочее давление 16 бар
  • Давление на входе 6 бар
  • Номинальные диаметры для подсоединения со стороны конечного давления R 2" - Rp 3"
  • Номинальный диаметр для подсоединения со стороны подвода R 2" - Rp 3"
  • Частота вращения 2750 об/мин
  • Класс защиты IP44
  • Предохранители [AC 3] со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
  • Допустимые перекачиваемые жидкости (другие жидкости по запросу): указание по перекачиваемым жидкостям: Допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы
    • Питьевая и подогретая питьевая вода
    • Охлаждающая вода
    • Вода для пожаротушения

Материалы

  • Рабочие колеса из нержавеющей стали 1.4301
  • Секции из нержавеющей стали 1.4301
  • Корпус насоса из нержавеющей стали 1.4301
  • Вал из нержавеющей стали 1.4122
  • Уплотнение из EPDM (EP 851)
  • Нижняя часть корпуса из нержавеющей стали 1.4301
  • Напорный кожух из нержавеющей стали 1.4301
  • Подшипники из графита, пропитанного синтетической смолой
  • Опора насоса EN-GJL-250
  • Система трубопроводов из нержавеющей стали 1.4571

Тип

  • Опорная рама: оцинкованная с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
  • Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
  • Насосы: применяется от 2 до 6 параллельно расположенных насосов серий MVIS 2.., MVIS 4.. и MVIS 8... Все детали насосов, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали.
  • Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском DVGW.
  • Мембранный напорный бак 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807.
  • Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального Comfort-контроллера
  • Индикация давления: со стороны входного и конечного давления с помощью манометра ø 63 мм; дополнительная цифровая индикация конечного давления на буквенно-цифровом сенсорном дисплее регулятора Comfort
  • Прибор управления/регулятор: в серийном исполнении установка оснащается регулятором Comfort CC. В версии COR поставляется с частотным преобразователем для регулирования частоты вращения основного насоса.

Состояние поставки

  1. Монтируемая на заводе-изготовителе, проверенная на безупречность функционирования и герметичность, готовая к подключению установка повышения давления
  2. Упаковка
  3. Инструкция по монтажу и эксплуатации

Установка Wilo Установка повышения давления Wilo Comfort-N CO-COR-MVIS-CC
Установка повышения давления Wilo Comfort-N CO-COR-MVIS-CC
  • Модели установки Comfort-N CO-COR-MVIS-CC
Наименование модели Артикул Старый артикул Вес брутто, кг Длина без учета упак., мм Ширина без учета упак, мм Высота без учета упак., мм
Установка повышения давления Wilo Comfort-N CO-2 MVIS 202/CC-EB-R 2789291 2524292R 132 600 558 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 203/CC-EB-R 2789292 2524293R 136 600 558 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 204/CC-EB-R 2789293 2524294R 137 600 558 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 205/CC-EB-R 2789294 2524295R 120 680 570 1650 Установка повышения давления Wilo Comfort-N CO-2 MVIS 206/CC-EB-R 2789295 2524296R 149 600 558 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 207/CC-EB-R 2789296 2524297R 150 600 558 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 208/CC-EB-R 2789297 2524298R – 600 558 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 209/CC-EB-R 2789298 2524299R – 600 558 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 210/CC-EB-R 2789299 2524300R – 600 558 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 202/CC-EB-R 2789300 2524301R – 900 558 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 203/CC-EB-R 2789301 2524302R – 900 558 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 204/CC-EB-R 2789302 2524303R – 900 558 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 205/CC-EB-R 2789303 2524304R – 900 558 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 206/CC-EB-R 2789304 2524305R – 900 558 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 207/CC-EB-R 2789305 2524306R – 900 558 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 208/CC-EB-R 2789306 2524307R – 900 558 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 209/CC-EB-R 2789307 2524308R – 900 558 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 210/CC-EB-R 2789308 2524309R – 900 558 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 202/CC-EB-R 2789309 2524310R – – 582 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 203/CC-EB-R 2789310 2524311R – – 582 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 204/CC-EB-R 2789311 2524312R – – 582 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 205/CC-EB-R 2789312 2524313R – – 582 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 206/CC-EB-R 2789313 2524314R – – 582 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 207/CC-EB-R 2789314 2524315R – – 582 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 208/CC-EB-R 2789315 2524316R – – 582 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 209/CC-EB-R 2789316 2524317R – – 582 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 210/CC-EB-R 2789317 2524318R – – 582 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 202/CC-EB-R 2789318 2524319R 193 – 582 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 203/CC-EB-R 2789319 2524320R 198 – 582 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 204/CC-EB-R 2789320 2524321R 201 – 582 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 205/CC-EB-R 2789321 2524322R 226 – 582 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 206/CC-EB-R 2789322 2524323R 228 – 582 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 207/CC-EB-R 2789323 2524324R 231 – 582 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 208/CC-EB-R 2789324 2524325R 235 – 582 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 209/CC-EB-R 2789325 2524326R 249 – 582 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 210/CC-EB-R 2789326 2524327R 261 – 582 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 202/CC-EB-R 2789327 2524328R 231 – 582 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 203/CC-EB-R 2789328 2524329R 250 – 582 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 204/CC-EB-R 2789329 2524330R 253 – 582 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 205/CC-EB-R 2789330 2524331R 283 – 582 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 206/CC-EB-R 2789331 2524332R 286 – 582 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 207/CC-EB-R 2789332 2524333R 289 – 582 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 208/CC-EB-R 2789333 2524334R 295 – 582 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 209/CC-EB-R 2789334 2524335R 311 – 582 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 210/CC-EB-R 2789335 2524336R 325 – 582 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 402/CC-EB-R 2789336 2524382R – 600 582 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 403/CC-EB-R 2789337 2524383R – 600 582 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 404/CC-EB-R 2789338 2524384R 148 600 582 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 405/CC-EB-R 2789339 2524385R – 600 582 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 406/CC-EB-R 2789340 2524386R – 600 582 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 407/CC-EB-R 2789341 2524387R – 600 582 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 408/CC-EB-R 2789342 2524388R 127 700 650 1700 Установка повышения давления Wilo Comfort-N CO-2 MVIS 409/CC-EB-R 2789343 2524389R – 600 582 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 410/CC-EB-R 2789344 2524390R – 600 582 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 402/CC-EB-R 2789345 2524391R 171 900 582 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 403/CC-EB-R 2789346 2524392R 186 900 582 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 404/CC-EB-R 2789347 2524393R 187 900 582 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 405/CC-EB-R 2789348 2524394R 189 900 582 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 406/CC-EB-R 2789349 2524395R 146 1200 800 1850 Установка повышения давления Wilo Comfort-N CO-3 MVIS 407/CC-EB-R 2789350 2524396R – 900 582 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 408/CC-EB-R 2789351 2524397R – 900 582 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 409/CC-EB-R 2789352 2524398R – 900 582 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 410/CC-EB-R 2789353 2524399R – 900 582 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 402/CC-EB-R 2789354 2524400R – – 614 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 403/CC-EB-R 2789355 2524401R – – 614 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 404/CC-EB-R 2789356 2524402R – – 614 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 405/CC-EB-R 2789357 2524403R – – 614 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 406/CC-EB-R 2789358 2524404R – – 614 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 407/CC-EB-R 2789359 2524405R – – 614 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 408/CC-EB-R 2789360 2524406R – – 614 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 409/CC-EB-R 2789361 2524407R – – 614 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 410/CC-EB-R 2789362 2524408R – – 614 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 402/CC-EB-R 2789363 2524409R 204 – 614 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 403/CC-EB-R 2789364 2524410R 229 – 614 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 404/CC-EB-R 2789365 2524411R 231 – 614 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 405/CC-EB-R 2789366 2524412R 234 – 614 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 406/CC-EB-R 2789367 2524413R 236 – 614 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 407/CC-EB-R 2789368 2524414R 261 – 614 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 408/CC-EB-R 2789369 2524415R 263 – 614 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 409/CC-EB-R 2789370 2524416R 264 – 614 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 410/CC-EB-R 2789371 2524417R 269 – 614 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 402/CC-EB-R 2789372 2524418R 275 – 614 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 403/CC-EB-R 2789373 2524419R 272 – 614 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 404/CC-EB-R 2789374 2524420R 273 – 614 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 405/CC-EB-R 2789375 2524421R 275 – 614 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 406/CC-EB-R 2789376 2524422R 280 – 614 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 407/CC-EB-R 2789377 2524423R 303 – 614 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 408/CC-EB-R 2789378 2524424R 306 – 614 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 409/CC-EB-R 2789379 2524425R 309 – 614 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 410/CC-EB-R 2789380 2524426R 310 – 614 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 802/CC-EB-R 2789381 2524472R – 600 667 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 803/CC-EB-R 2789382 2524473R – 600 667 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 804/CC-EB-R 2789383 2524474R 174 600 667 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 805/CC-EB-R 2789384 2524475R 188 600 667 – Установка повышения давления Wilo Comfort-N CO-2 MVIS 806/CC-EB-R 2789385 2524476R – 600 667 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 802/CC-EB-R 2789386 2524477R 132 900 667 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 803/CC-EB-R 2789387 2524478R – 900 667 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 804/CC-EB-R 2789388 2524479R 184 900 760 1650 Установка повышения давления Wilo Comfort-N CO-3 MVIS 805/CC-EB-R 2789389 2524480R – 900 667 – Установка повышения давления Wilo Comfort-N CO-3 MVIS 806/CC-EB-R 2789390 2524481R – 900 667 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 802/CC-EB-R 2789391 2524482R – – 667 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 803/CC-EB-R 2789392 2524483R 254 – 667 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 804/CC-EB-R 2789393 2524484R – – 667 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 805/CC-EB-R 2789394 2524485R – – 667 – Установка повышения давления Wilo Comfort-N CO-4 MVIS 806/CC-EB-R 2789395 2524486R – – 667 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 802/CC-EB-R 2789396 2524487R 275 – 805 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 803/CC-EB-R 2789397 2524488R 277 – 805 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 804/CC-EB-R 2789398 2524489R 281 – 805 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 805/CC-EB-R 2789399 2524490R 291 – 805 – Установка повышения давления Wilo Comfort-N CO-5 MVIS 806/CC-EB-R 2789400 2524491R 308 – 805 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 802/CC-EB-R 2789401 2524492R 303 – 805 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 803/CC-EB-R 2789402 2524493R 305 – 805 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 804/CC-EB-R 2789403 2524494R 309 – 805 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 805/CC-EB-R 2789404 2524495R 318 – 805 – Установка повышения давления Wilo Comfort-N CO-6 MVIS 806/CC-EB-R 2789405 2524496R 330 – 805 –
