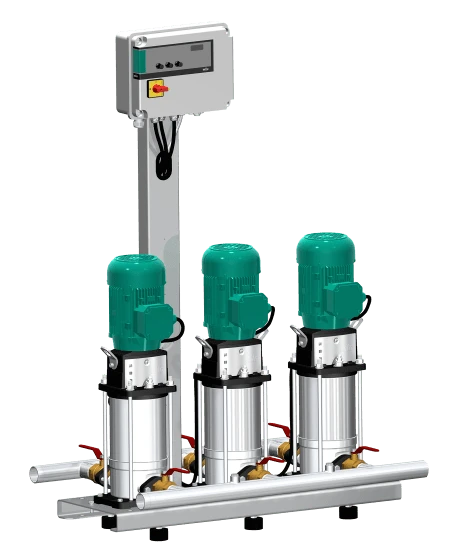

Установка повышения давления Wilo Economy CO Helix V…/CE RU

Установка повышения давления Wilo Economy CO Helix V…/CE RU с 2–4 параллельно включенными, нормальновсасывающими, вертикальными высоконапорными центробежными насосами из нержавеющей стали. Готовая к подключению установка на несущей раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулирующими устройствами.

Применение

Полностью автоматическое водоснабжение и повышение давления при подаче воды из сети центрального водоснабжения или приемного резервуара для частного, коммерческого, промышленного и коммунального применения (например, в жилых, офисных и административных зданиях, отелях, больницах, производственных и промышленных объектах, предприятиях водоснабжения).
Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Оснащение/функция

2 – 4 насоса на установку серий Helix V 4 – Helix V 52 со стандартным электродвигателем класса IE3
Автоматическая система управления насосом посредством регулятора Economy CE
Детали, контактирующие с водой, не подвержены коррозии
Фундаментная рама из оцинкованной стали с регулируемой по высоте вибропоглощающей опорой, обеспечивающей изоляцию корпусного шума
Система трубопроводов из нержавеющей стали 1.4301
Запорная арматура на стороне всасывания и напорной стороне каждого насоса
Обратный клапан на напорной стороне каждого насоса
Датчик давления со стороны отводящего трубопровода
Манометр (со стороны подводящего трубопровода) приобретается опционально
Манометр (со стороны отводящего трубопровода)
Защита от сухого хода приобретается опционально

Ключевые особенности:

Прочная система, соответствующая всем требованиям DIN 1988 (EN 806)
Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
Высокоэффективная гидравлика насоса серии Helix V в сочетании со стандартными электродвигателями класса IE3 IEC
Сменная муфта для замены скользящего торцевого уплотнения без необходимости демонтажа электродвигателя (от 7,5 кВт)
Детали, контактирующие с водой, не подвержены коррозии
Простая настройка и надежность в эксплуатации благодаря использованию устройства управления CE
Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)

Расшифровка наименования

Например:
Wilo-CO-2 Helix V 405/CE
"CO" - Компактная установка повышения давления
"2" - Количество насосов
"Helix V" - Серия насосов
"4" - Номинальный объемный расход одинарного насоса [м3/ч]
"05" -Число секций одинарного насоса
"CE" - Блок регулирования; CE = Controller Economy

Технические характеристики Economy CO-Helix V…/CE RU

Подключение к сети 3~400 В ± 10 %, 50 Гц
Макс. температура перекачиваемой жидкости: 70 °C
Макс. температура окружающей среды 40 °C
Рабочее давление 16 бар (25 бар опционально)
Давление на входе 10 бар
Номинальный диаметр для подсоединения со стороны отводящего трубопровода R 1½ - DN 200
Номинальные диаметры для подсоединения со стороны подвода R 1½ — DN 200
Частота вращения 2900 об/мин
Класс защиты IP54 (прибор управления СЕ)
Предохранители A, AC 3 со стороны сети в соответствии с мощностью двигателя и предписаниями предприятия энергоснабжения
Допустимые перекачиваемые жидкости (другие жидкости по запросу): указание по перекачиваемым жидкостям: допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы. Установка соответствует DIN 1988 (EN 806).
- Питьевая и подогретая питьевая вода
- Охлаждающая вода
- Вода для пожаротушения

Материалы насоса Wilo-Economy CO-Helix V…/CE RU

Helix V 4 ― Helix V 16
- Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
- Корпус насоса из нержавеющей стали 1.4301
- Вал из нержавеющей стали 1.4057
- Уплотнительные кольца и уплотнения защитной втулки вала из EPDM
- Система трубопроводов из нержавеющей стали 1.4301
Helix V 22 ― Helix V 52
- Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
- Корпус насоса из серого чугуна EN-GJL 250 с катафорезным покрытием
- Вал из нержавеющей стали 1.4057
- Уплотнительные кольца и уплотнения защитной втулки вала из EPDM
- Система трубопроводов из нержавеющей стали 1.4301

Тип

Состояние поставки Wilo*

Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
Упаковка
Инструкция по монтажу и эксплуатации

Инструкция к установкам Wilo-Economy CO-1, CO-T-1, CE, ER, Comfort-Vario COR-1, GE, VR

20.04.2024

Установка повышения давления Wilo Economy CO Helix V…/CE RU

Модели установки Economy CO Helix V…/CE RU

Наименование модели Артикул Старый артикул Вес брутто, кг Длина без учета упак., мм Ширина без учета упак, мм Высота без учета упак., мм
