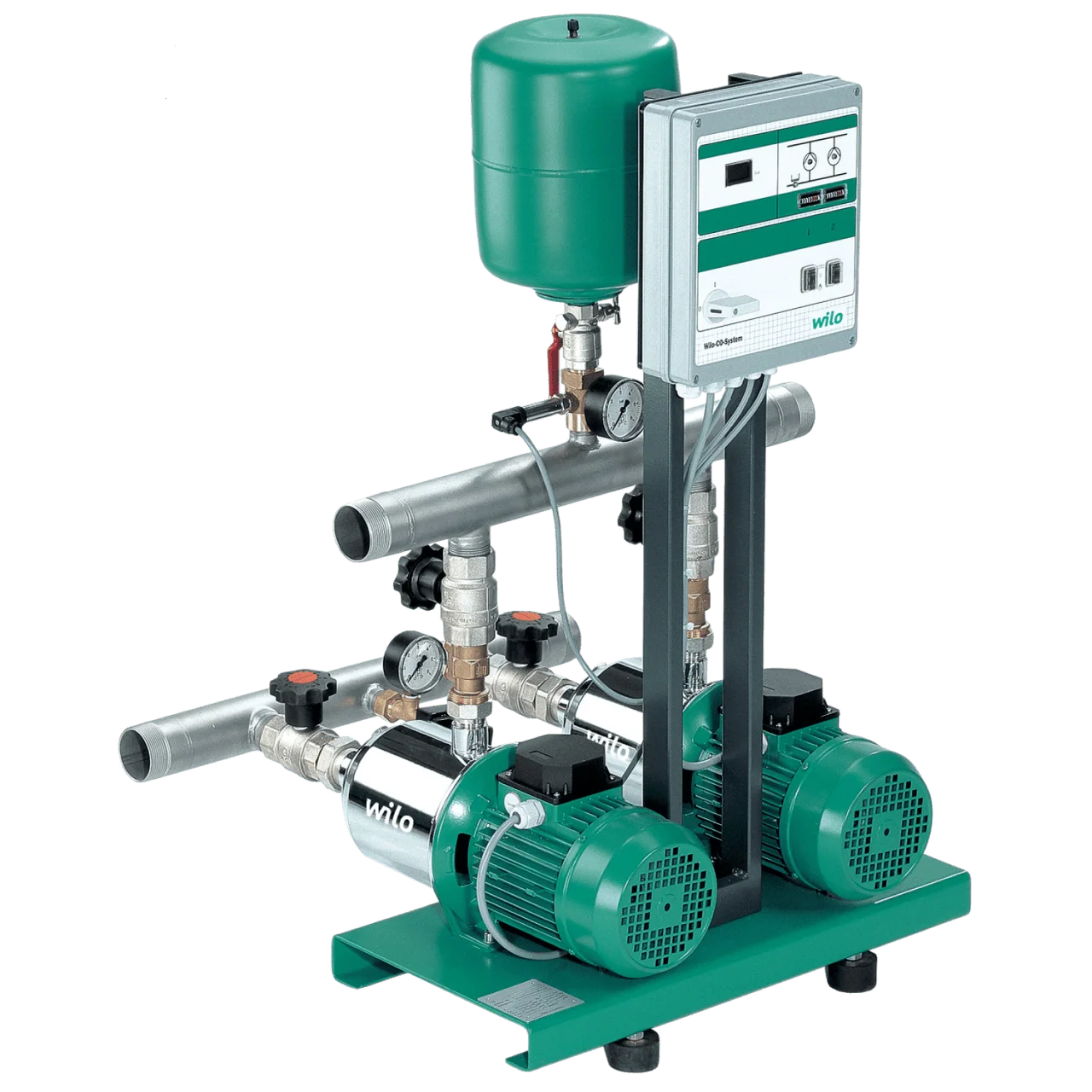

Установка повышения давления Wilo Economy CO-MHI CE-EB-R

логотип товара

Установка повышения давления Wilo Economy CO-MHI CE-EB-R с 2–4 параллельно включенными, нормальновсасывающими горизонтальными высоконапорными центробежными насосами из нержавеющей стали

Применение

  • Полностью автоматическое водоснабжение и повышение давления при подаче воды из сети центрального водоснабжения или приемного резервуара для частного, коммерческого, промышленного и коммунального применения (например, в жилых, офисных и административных зданиях, отелях, больницах, производственных и промышленных объектах, предприятиях водоснабжения).
  • Перекачивание питьевой и технической воды, охлаждающей воды и воды для других технических нужд, которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Преимущества модели Экономи CO-MHI CE-EB-R

Оснащение/функция

  • 2--4 насоса на установку
  • Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
  • Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
  • Система трубопроводов из нерж. стали 1.4571
  • Шаровой запорный кран редуктора /кольцевая задвижка на стороне всасывания и с напорной стороны каждого насоса
  • Обратный клапан с напорной стороны
  • Мембранный напорный бак 8 л, PN16, с напорной стороны
  • Датчик давления со стороны отводящего трубопровода
  • Манометр (со стороны подводящего трубопровода)
  • Манометр (со стороны отводящего трубопровода)
  • Предохранитель, срабатывающий при недостатке воды

Расшифровка наименования

Например: Wilo-CO-2 MHI 405/CE

CO - Компактная установка повышения давления
2 - Число насосов
MHI - Серия насосов
4 - Номинальный объемный расход одинарного насоса [м3/ч]
05 - Число секций одинарного насоса
CE - Блок регулирования; CE = регулятор CE+

Технические характеристики Wilo Economy CO-MHI CE-EB-R

  • Электроподключение к 3-фазной сети 230 /400 В ±10 %, 50 Гц (другие исполнения по запросу)
  • Макс. температура перекачиваемой жидкости 70 °C
  • Температура окружающей среды макс. 40 °C
  • Рабочее давление 10 бар
  • Входное давление 6 бар
  • Номинальный диаметр для подсоединения со стороны отводящего трубопровода Rp 1¼ - DN 100
  • Номинальный диаметр для приточного подсоединения Rp 1¼ - DN 100
  • Частота вращения 2850 об/мин
  • Класс защиты IP54 (прибор управления CE+)
  • Предохранители A, AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
  • Допустимые перекачиваемые жидкости (другие жидкости по запросу):Указание по перекачиваемым жидкостям: Допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы
    • Охлаждающая вода
    • питьевая и техническая вода;
    • вода для пожаротушения (заполненный трубопровод; для незаполненного трубопровода по запросу - следовать отдельным предписаниям стандартов DIN 1988 (EN 806) и противопожарной службы!).

Материалы

  • Рабочие колеса: нержавеющая сталь 1.4301/1.4404
  • Секции: нержавеющая сталь 1.4301/1.4404
  • Корпус насоса: нержавеющая сталь 1.4301/1.4404
  • Вал: нержавеющая сталь 1.4404
  • Уплотнение: EPDM (EP 851)/FKM (Viton)
  • Крышка корпуса: 1.4301/1.4404
  • Скользящее торцевое уплотнение: графит/карбид вольфрама
  • Напорный кожух: 1.4301/1.4404
  • Подшипники: Карбид вольфрама
  • Основание насоса: Алюминий

Тип

  • Фундаментная рама: оцинкованная с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
  • Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
  • Насосы: применяются от 2 до 4 параллельно расположенных насосов серий MHI 2, MHI 4, MHI 8 и MHI 16. Все детали насосов, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали
  • Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском DVGW.
  • Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
  • Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального Economy-регулятора
  • Индикация давления: с помощью манометра ø 63 мм со стороны конечного давления
  • Прибор управления: в серийном исполнении установка оснащается регулятором Economy CE+

Состояние поставки Wilo*

  1. Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
  2. Упаковка
  3. Инструкция по монтажу и эксплуатации

Установка повышения давления Wilo Economy CO-MHI CE-EB-R
Установка повышения давления Wilo Economy CO-MHI CE-EB-R
  • Модели Установки Economy CO-MHI CE-EB-R
Наименование модели Артикул Старый артикул Вес брутто, кг Длина без учета упак., мм Ширина без учета упак, мм Высота без учета упак., мм
Установка повышения давления Wilo Economy CO-MHI CO-2 MHI 202/CE-EB-R 2785840 2789088 146 600 750 1670
Установка повышения давления Wilo Economy CO-MHI CO-2 MHI 203/CE-EB-R 2785841 2789089 53 750 600 800
Установка повышения давления Wilo Economy CO-MHI CO-2 MHI 204/CE-EB-R 2785842 2789090 79.5 700 610 800
Установка повышения давления Wilo Economy CO-MHI CO-2 MHI 205/CE-EB-R 2785843 2789091 59 800 620 790
Установка повышения давления Wilo Economy CO-MHI CO-2 MHI 206/CE-EB-R 2785844 2789092 88 600 678 1000
Установка повышения давления Wilo Economy CO-MHI CO-3 MHI 202/CE-EB-R 2785845 2789093 82 910 820 830
Установка повышения давления Wilo Economy CO-MHI CO-3 MHI 203/CE-EB-R 2785846 2789094 93 1200 800 800
Установка повышения давления Wilo Economy CO-MHI CO-3 MHI 204/CE-EB-R 2785847 2789095 96 900 629 1000
Установка повышения давления Wilo Economy CO-MHI CO-3 MHI 205/CE-EB-R 2785848 2789096 87 950 750 810
Установка повышения давления Wilo Economy CO-MHI CO-3 MHI 206/CE-EB-R 2785849 2789097 117 900 678 1000
Установка повышения давления Wilo Economy CO-MHI CO-4 MHI 202/CE-EB-R 2785850 2789098 104 1200 581 1000
Установка повышения давления Wilo Economy CO-MHI CO-4 MHI 203/CE-EB-R 2785851 2789099 104 1200 581 1000
Установка повышения давления Wilo Economy CO-MHI CO-4 MHI 204/CE-EB-R 2785852 2789100 108 1200 629 1000
Установка повышения давления Wilo Economy CO-MHI CO-4 MHI 205/CE-EB-R 2785853 2789101 116 1200 629 1000
Установка повышения давления Wilo Economy CO-MHI CO-4 MHI 206/CE-EB-R 2785854 2789102 136 1200 678 1000
Установка повышения давления Wilo Economy CO-MHI CO-2 MHI 402/CE-EB-R 2785855 2789103 53 700 630 800
Установка повышения давления Wilo Economy CO-MHI CO-2 MHI 403/CE-EB-R 2785856 2789104 132 660 615 790
Установка повышения давления Wilo Economy CO-MHI CO-2 MHI 404/CE-EB-R 2785857 2789105 60 750 610 700
Установка повышения давления Wilo Economy CO-MHI CO-2 MHI 405/CE-EB-R 2785858 2789106 63 750 610 800
Установка повышения давления Wilo Economy CO-MHI CO-2 MHI 406/CE-EB-R 2785859 2789107 66 720 600 820
Установка повышения давления Wilo Economy CO-MHI CO-3 MHI 402/CE-EB-R 2785860 2789108 99 900 591 1000
Установка повышения давления Wilo Economy CO-MHI CO-3 MHI 403/CE-EB-R 2785861 2789109 75 910 780 800
Установка повышения давления Wilo Economy CO-MHI CO-3 MHI 404/CE-EB-R 2785862 2789110 98 920 800 810
Установка повышения давления Wilo Economy CO-MHI CO-3 MHI 405/CE-EB-R 2785863 2789111 85 900 800 800
Установка повышения давления Wilo Economy CO-MHI CO-3 MHI 406/CE-EB-R 2785864 2789112 93 900 750 800
Установка повышения давления Wilo Economy CO-MHI CO-4 MHI 402/CE-EB-R 2785865 2789113 112 1200 591 1000
Установка повышения давления Wilo Economy CO-MHI CO-4 MHI 403/CE-EB-R 2785866 2789114 120 1200 591 1000
Установка повышения давления Wilo Economy CO-MHI CO-4 MHI 404/CE-EB-R 2785867 2789115 124 1200 800 800
Установка повышения давления Wilo Economy CO-MHI CO-4 MHI 405/CE-EB-R 2785868 2789116 140 1200 664 1000
Установка повышения давления Wilo Economy CO-MHI CO-4 MHI 406/CE-EB-R 2785869 2789117 120 1200 800 800
Установка повышения давления Wilo Economy CO-MHI CO-2 MHI 802/CE-EB-R 2785870 2789118 58 670 600 800
Установка повышения давления Wilo Economy CO-MHI CO-2 MHI 803/CE-EB-R 2785871 2789119 62 700 610 800
Установка повышения давления Wilo Economy CO-MHI CO-2 MHI 804/CE-EB-R 2785872 2789120 70 750 620 800
Установка повышения давления Wilo Economy CO-MHI CO-2 MHI 805/CE-EB-R 2785873 2789121 71 770 600 790
Установка повышения давления Wilo Economy CO-MHI CO-3 MHI 802/CE-EB-R 2785874 2789122 116 900 629 1000
Установка повышения давления Wilo Economy CO-MHI CO-3 MHI 803/CE-EB-R 2785875 2789123 88 920 790 820
Установка повышения давления Wilo Economy CO-MHI CO-3 MHI 804/CE-EB-R 2785876 2789124 131 900 714 1000
Установка повышения давления Wilo Economy CO-MHI CO-3 MHI 805/CE-EB-R 2785877 2789125 100 910 800 800
Установка повышения давления Wilo Economy CO-MHI CO-4 MHI 802/CE-EB-R 2785878 2789126 135 1200 629 1000
Установка повышения давления Wilo Economy CO-MHI CO-4 MHI 803/CE-EB-R 2785879 2789127 112 1200 750 820
Установка повышения давления Wilo Economy CO-MHI CO-4 MHI 804/CE-EB-R 2785880 2789128 123 1200 950 950
Установка повышения давления Wilo Economy CO-MHI CO-4 MHI 805/CE-EB-R 2785881 2789129 130 1200 800 800
Установка повышения давления Wilo Economy CO-MHI CO-2 MHI 1602/CE-EB-R 2785882 2789130 136 800 600 800
Установка повышения давления Wilo Economy CO-MHI CO-2 MHI 1603/CE-EB-R 2785883 2789131 123 820 600 800
Установка повышения давления Wilo Economy CO-MHI CO-2 MHI 1604/CE-EB-R 2785884 2789132 84 850 600 790
Установка повышения давления Wilo Economy CO-MHI CO-3 MHI 1602/CE-EB-R 2785885 2789133 174 900 867 1000
Установка повышения давления Wilo Economy CO-MHI CO-3 MHI 1603/CE-EB-R 2785886 2789134 180 900 867 1000
Установка повышения давления Wilo Economy CO-MHI CO-3 MHI 1604/CE-EB-R 2785887 2789135 160 940 880 800
Установка повышения давления Wilo Economy CO-MHI CO-4 MHI 1602/CE-EB-R 2785888 2789136 211 – 189 –
Установка повышения давления Wilo Economy CO-MHI CO-4 MHI 1603/CE-EB-R 2785889 2789137 220 – 198 –
Установка повышения давления Wilo Economy CO-MHI CO-4 MHI 1604/CE-EB-R 2785890 2789138 234 1200 950 950
