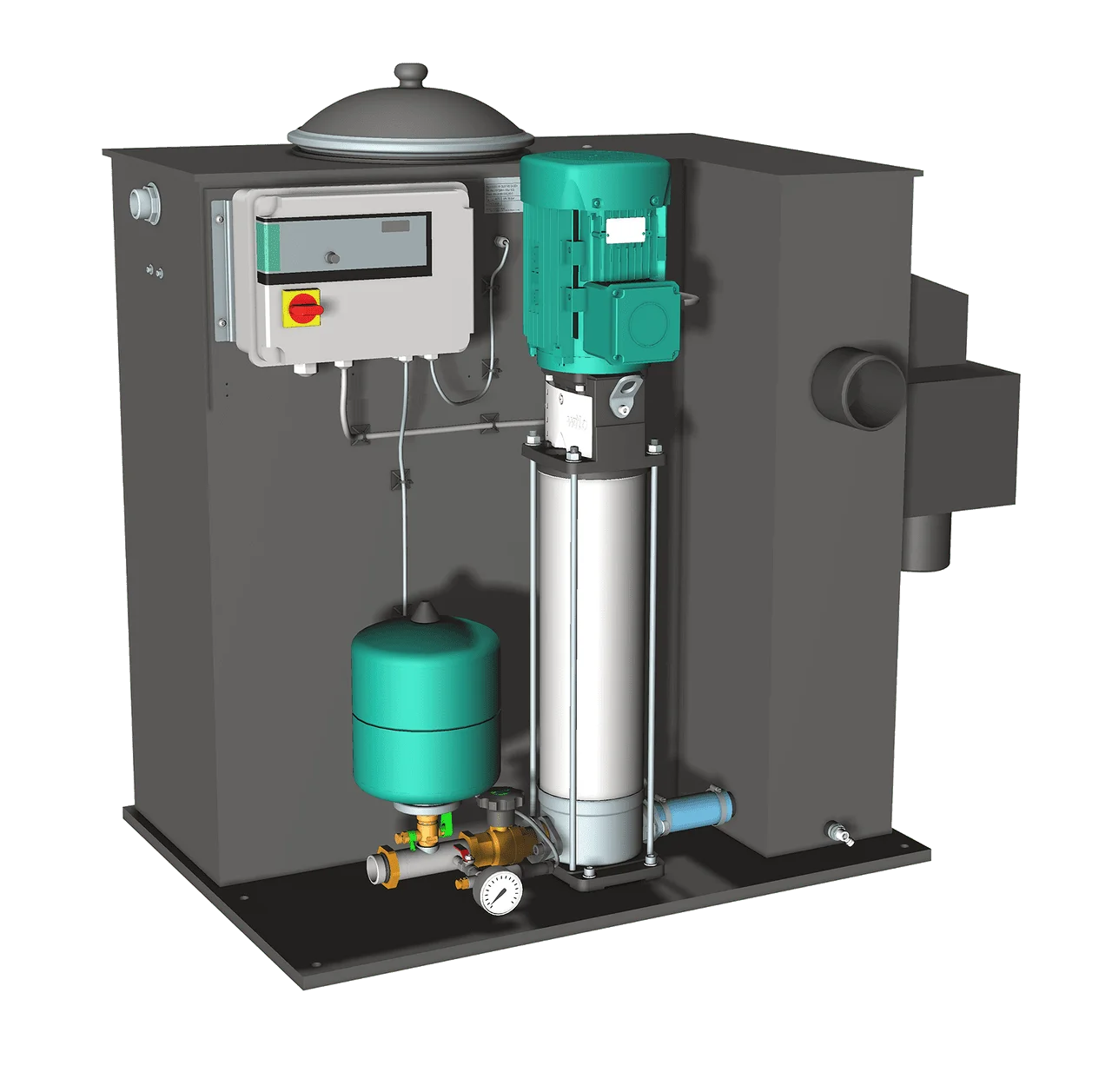

Установка водоснабжения Wilo Economy CO-T-1 Helix V

Установка водоснабжения Wilo Economy CO-T-1 Helix V с разделением системы и нормальновсасывающим высоконапорным центробежным насосом

Применение

Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах. Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Преимущества установки водоснабжения Вило Экономи СО/Т-1 Хеликс V

• Компактная, готовая к подключению установка для применения в сферах, где требуется разделение системы
• Надежность системы за счет использования высоконапорных центробежных насосов из нержавеющей стали серии Helix V
• Простая настройка и надежность в эксплуатации благодаря использованию прибора управления CE

Технические характеристики

• Подключение к 3-фазной сети 230/400 В ± 10 %, 50 Гц (другие исполнения по запросу)
• Макс. температура перекачиваемой жидкости: 40 °C
• Температура окружающей среды макс. 40 °C
• Рабочее давление 16 бар
• Входное давление 6 бар
• Ступени давления переключения 6/10/16 бар
• Номинальные диаметры для подсоединения со стороны конечного давления Rp 1 ¼"
• Номинальные диаметры для подсоединения со стороны подачи Rp 1 ¼"
• Частота вращения 2900 об/мин
• Класс защиты IP41
• Коммутационная способность P2 макс. при макс. 10 A = 4 кВт (при > 4 кВт с последовательно включаемым электромеханическим блоком питания)
• Предохранители AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
• Указание по перекачиваемым жидкостям - Допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы, чистая вода без осаждающихся веществ вроде:
  • бытовая вода,
  • холодная вода,
  • охлаждающая вода,
  • дождевая вода,
  • питьевой вода,
  • вода для пожаротушения.

Расшифровка наименования

• Пример: Wilo-CO/T-1 Helix V 403/CE
  • CO - Компактная установка повышения давления
  • T - Со встроенным приемным резервуаром в качестве разделителя систем
  • 1 - С одним насосом
  • Helix V - Серия насосов
  • 4 - Номинальный объемный расход одинарного насоса [м3/ч]
  • 03 - Число секций одинарного насоса
  • CE - Прибор управления; CE = Controller Economy

Материалы насоса Wilo-CO/T-1 Helix V

Готовая к подключению установка для водоснабжения, монтируемая на опорной раме из полиэтилена, комплектная система трубопроводов, включая всю необходимую арматуру и запорные устройства (за исключением запорной арматуры со стороны подвода), комплект датчиков давления, высоконапорный центробежный насос из нержавеющей стали в исполнении с сухим ротором (серия Helix V) и полностью смонтированный и готовый к подключению прибор управления CE, электронная система отключения для защиты от сухого хода встроена в прибор управления

Мембранный напорный бак 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилкаучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащен запорной арматурой, системой опорожнения и проточным устройством согласно DIN 4807. Прибор управления: в серийном исполнении установка оснащается Economy-регулятором CE

• Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404
• Корпус насоса из нержавеющей стали 1.4301/1.4404
• Вал из нержавеющей стали 1.4301/1.4404
• Уплотнение из EPDM (EP 851)/FKM (витон)
• Крышка корпуса из нержавеющей стали 1.4301/1.4404
• Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
• Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
• Напорный кожух из нержавеющей стали 1.4301/1.4404
• Подшипники из карбида вольфрама
• Опора насоса EN-GJL-250
• Система трубопроводов из нержавеющей стали 1.4307

Оснащение/функция

• 1 насос Helix V
• Макс. число секций: 14
• Полиэтиленовый накопительный резервуар с естественной вентиляцией (150 л)
• Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
• Запорная арматура с напорной стороны
• Обратный клапан на стороне всасывания
• Накопительный резервуар, вкл. поплавковый клапан и поплавковый выключатель (сигнальный датчик недостатка воды)
• Мембранный напорный бак 8 л, PN 16, с напорной стороны
• Защита от сухого хода

Состояние поставки Wilo*

1. Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подсоединению установка повышения давления
2. Упаковка
3. Инструкция по монтажу и эксплуатации
