Установка для водоснабжения Wilo Sub TWU 3 Plug & Pump

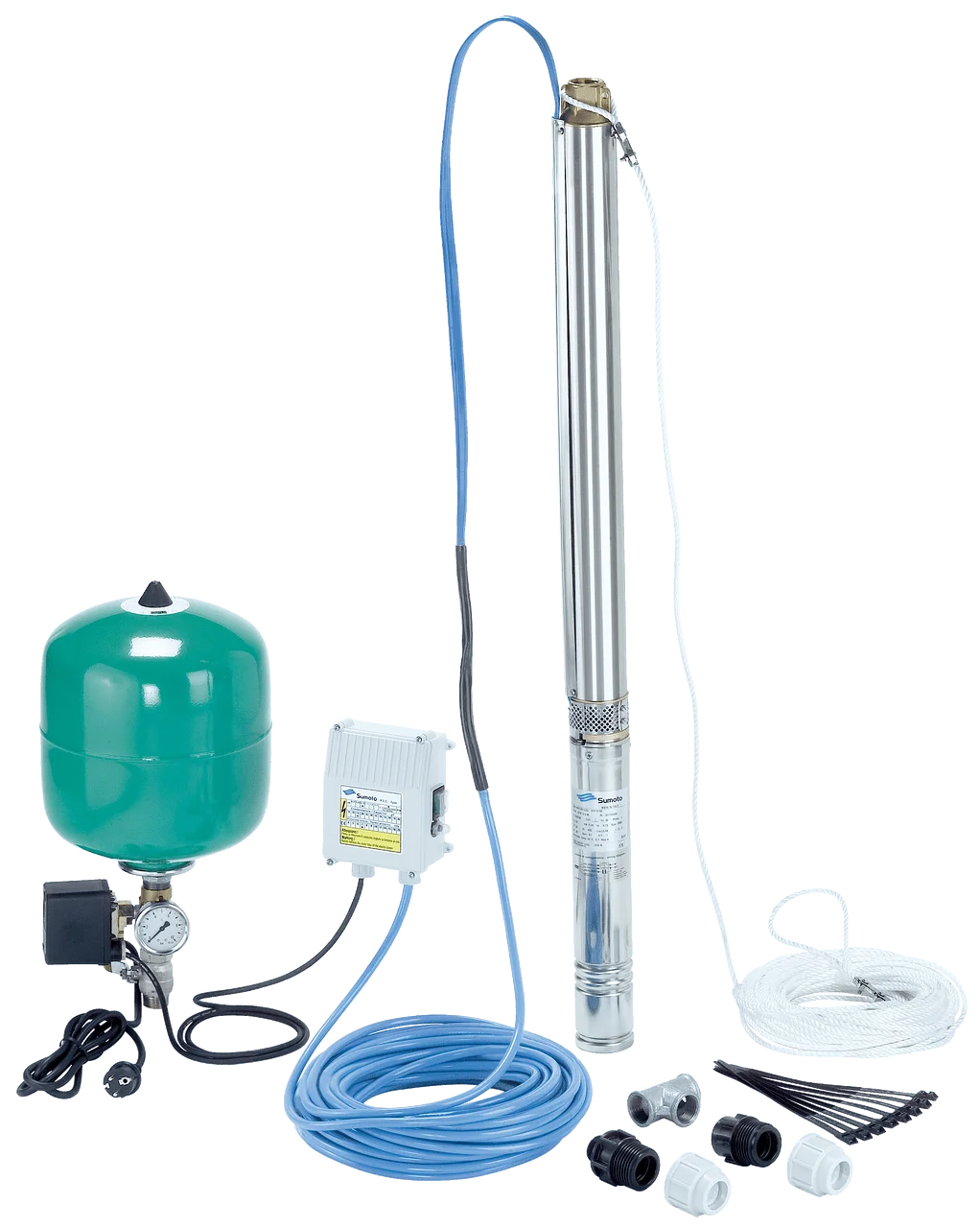

Установка для водоснабжения с погружным насосом Wilo-Sub TWU 3 Plug & Pump, системой управления и комплектом принадлежностей.

Применение

• Установка водоснабжения для:
  • Системы водоснабжения из скважин, колодцев и цистерн
  • Бытовое водоснабжения, полив и орошение дождеванием
  • Перекачивание воды без длинноволокнистых и абразивных примесей

Преимущества насоса Вило Саб ТВУ 3 Плаг и Памп

• Простая установка благодаря предварительно выполненному монтажу компонентов и электропроводки
• Детали, контактирующие с перекачиваемой жидкостью, из коррозионностойких материалов
• Встроенный обратный клапан

Оснащение/функция

• Многоступенчатый погружной насос с радиальными рабочими колесами
• Встроенный обратный клапан
• Муфта в соответствии с NEMA
• Однофазный электродвигатель
• Тепловая защита электродвигателя

Расшифровка наименования

• например: Wilo-Sub TWU 3-0115-P&P/FC
  • TWU - Погружной насос
  • 3 - Диаметр гидравлической части в дюймах ["]
  • 01 - Номинальная подача [м3/ч]
  • 15 - Количество ступеней гидравлической части
  • P&P - Система насосов Plug & Pump
  • FC - Исполнение
    • FC = пакет Sub-I с HiControl 1
    • DS = пакет Sub-II с манометрическим блоком управления

Технические характеристики

• Подключение к сети: 1~230 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Температура перекачиваемой жидкости: 3 – 35 °C
• Минимальная скорость обтекания электродвигателя: 0,08 м/с
• Макс. содержание песка: 50 г/м3
• Макс. количество пусков: 30 /ч
• Макс. глубина погружения: 27 м
• Класс защиты: IP58
• Подсоединение к напорному патрубку: Rp 1

Гидравлическая часть

Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.

Электродвигатель

Коррозионностойкий однофазный электродвигатель прямого пуска, с возможностью перемотки, заполненный маслом, со самосмазывающимися подшипниками.

Охлаждение

Электродвигатель охлаждается перекачиваемой жидкостью. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Материалы

• Корпус гидравлической части: нержавеющая сталь 1.4301
• Рабочие колеса: поликарбонат
• Вал гидравлической части: нержавеющая сталь 1.4104
• Корпус электродвигателя: нержавеющая сталь 1.4301
• Вал электродвигателя: Нержавеющая сталь 1.4305

Состояние поставки Wilo*:

• Пакет Wilo-Plug & Pump Sub-I для полива частных приусадебных участков:
  • Кабель электропитания 30 м с допуском для питьевой воды (поперечное сечение: 4 × 1,5 мм2)
  • Пусковой прибор с конденсатором и выключателем
  • Wilo-HiControl 1 (FC); автоматическое реле контроля потока и давления со встроенной защитой от сухого хода
  • Трос длиной 30 м
  • Инструкция по монтажу и эксплуатации
• Пакет Wilo-Plug & Pump Sub-II для собственного водоснабжения особняков и многоквартирных домов:
  • Кабель электропитания 30 м с допуском для питьевой воды (поперечное сечение: 4 × 1,5 мм2)
  • Пусковой прибор с конденсатором и выключателем
  • Манометрический блок управления 0 - 10 бар включая напорный мембранный резервуар объемом 18 л манометр, запорный элемент и пневматический выключатель
  • Трос длиной 30 м
  • Инструкция по монтажу и эксплуатации
