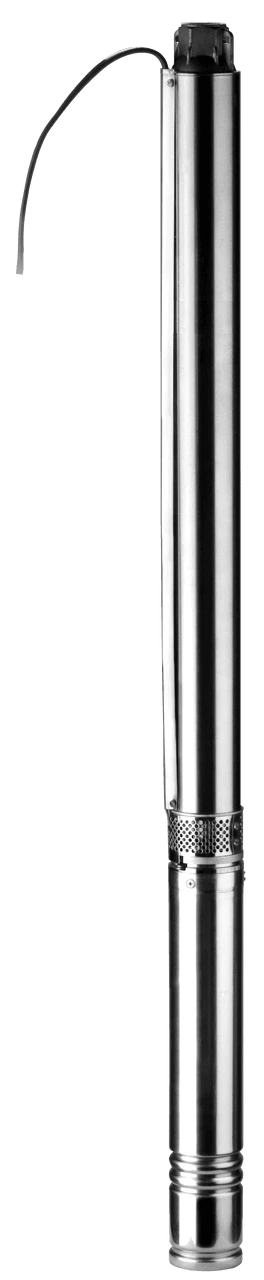

Многоступенчатый погружной дренажный насос Wilo Sub TWU 3" в исполнении с кожухом для вертикального или горизонтального монтажа

Применение

  • Для подачи воды из:
    • частных скважин,
    • колодцев,
    • цистерн.
  • Для использования в:
    • частных системах водоснабжения,
    • полива,
    • орошения.
  • Для перекачивания воды без длинноволокнистых и абразивных примесей.

Преимущества модели

  • Детали, контактирующие с перекачиваемой жидкостью, из устойчивых к коррозии материалов
  • Встроенный обратный клапан
  • Удобный для техобслуживания электродвигатель с возможностью перемотки

Оснащение/функция

  • Многоступенчатый погружной насос с радиальными рабочими колесами
  • Встроенный обратный клапан
  • Муфта в соответствии с NEMA
  • Однофазный или трехфазный электродвигатель
  • Термическое реле электродвигателя для однофазного электродвигателя

Гидравлическая часть

Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Электродвигатель

Коррозионностойкий электродвигатель переменного тока или трехфазный электродвигатель прямого пуска, с возможностью перемотки электродвигателя, заполненный маслом, с самосмазывающимися подшипниками.

Охлаждение

Охлаждение электродвигателя происходит за счет перекачиваемых жидкостей. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемых жидкостей. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Материалы

  • Корпус гидравлической системы: нержавеющая сталь 1.4301
  • Рабочие колеса: поликарбонат
  • Вал гидравлической системы: нержавеющая сталь 1.4104
  • Корпус электродвигателя: нержавеющая сталь 1.4301
  • Вал электродвигателя: нержавеющая сталь 1.4305

Расшифровка наименования насосов

Например: Wilo-Sub TWU 3-0115

  • TWU - Погружной насос,
  • 3 - Диаметр гидравлического оборудования в дюймах ["],
  • 01 - Номинальный объемный расход [м3/ч],
  • 15 - Число секций гидравлической части,

Технические характеристики

  • Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Температура перекачиваемых жидкостей: 3-35 °C
  • Минимальное течение на моторе: 0,08 м/с
  • Макс. содержание песка: 50 г/м3
  • Макс. количество пусков: 30/ч
  • Макс. глубина погружения: 150 м
  • Класс защиты: IP 58
  • Напорный патрубок: Rp 1

Состояние поставки Wilo*

  1. Гидравлическая часть в полном сборе с электродвигателем
  2. Соединительный кабель длиной 1,8 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2)
  3. В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле электродвигателя, а также включателем/выключателем
  4. Инструкция по монтажу и эксплуатации

  • Модели насоса Sub TWU 3
Наименование модели Артикул Старый артикул Вес брутто, кг Длина без учета упак., мм Ширина без учета упак, мм Высота без учета упак., мм
Погружной насос Wilo Sub TWU TWU 3-0115 4090889 10.3 957 74 74 Погружной насос Wilo Sub TWU TWU 3-0123 4090890 11.8 1177 74 74 Погружной насос Wilo Sub TWU TWU 3-0130 4090891 13.4 1416 74 74 Погружной насос Wilo Sub TWU TWU 3-0115 DM 4090892 10.3 957 74 74 Погружной насос Wilo Sub TWU TWU 3-0123 DM 4090893 11.5 1158 74 74 Погружной насос Wilo Sub TWU TWU 3-0130 DM 4090894 13 1397 74 74 Погружной насос Wilo Sub TWU TWU 3-0145 DM 4090895 15.4 1796 74 74 Погружной насос Wilo Sub TWU TWU3.02-04-HS-ECP-B 6079396 6064266 5.8 473 81 81 Погружной насос Wilo Sub TWU TWU3.02-06-HS-ECP-B 6079397 6064267 7.1 521 81 81 Погружной насос Wilo Sub TWU TWU3.02-09-HS-ECP-B 6079398 6064268 7.3 597 81 81 Погружной насос Wilo Sub TWU TWU3.03-03-HS-ECP-B 6079399 6062862 5.8 447 81 81 Погружной насос Wilo Sub TWU TWU3.03-05-HS-ECP-B 6079400 6062863 6.8 499 81 81 Погружной насос Wilo Sub TWU TWU3.03-08-HS-ECP-B 6079401 6062864 7.9 571 81 81 Погружной насос Wilo Sub TWU TWU3.05-04-HS-ECP-B 6079402 6062865 5.5 395 81 81 Погружной насос Wilo Sub TWU TWU3.05-07-HS-ECP-B 6079403 6062866 6.8 587 81 81 Погружной насос Wilo Sub TWU TWU 3-0202-HS-I 6064276 9.8 1005 80 80 Погружной насос Wilo Sub TWU TWU 3-0204-HS-I 6064277 11 1085 80 80 Погружной насос Wilo Sub TWU TWU 3-0205-HS-I 6064278 11.2 1110 80 80 Погружной насос Wilo Sub TWU TWU 3-0206-HS-I 6064279 12.8 1165 80 80 Погружной насос Wilo Sub TWU TWU 3-0302-HS-I 6064280 9.8 1005 80 80 Погружной насос Wilo Sub TWU TWU 3-0303-HS-I 6064281 10.7 1060 80 80 Погружной насос Wilo Sub TWU TWU 3-0304-HS-I 6064282 12.4 1115 80 80 Погружной насос Wilo Sub TWU TWU 3-0501-HS-I 6064283 9.5 985 80 80 Погружной насос Wilo Sub TWU TWU 3-0503-HS-I 6064284 10.7 1065 80 80 Погружной насос Wilo Sub TWU TWU 3-0504-HS-I 6064285 12.4 1120 80 80
