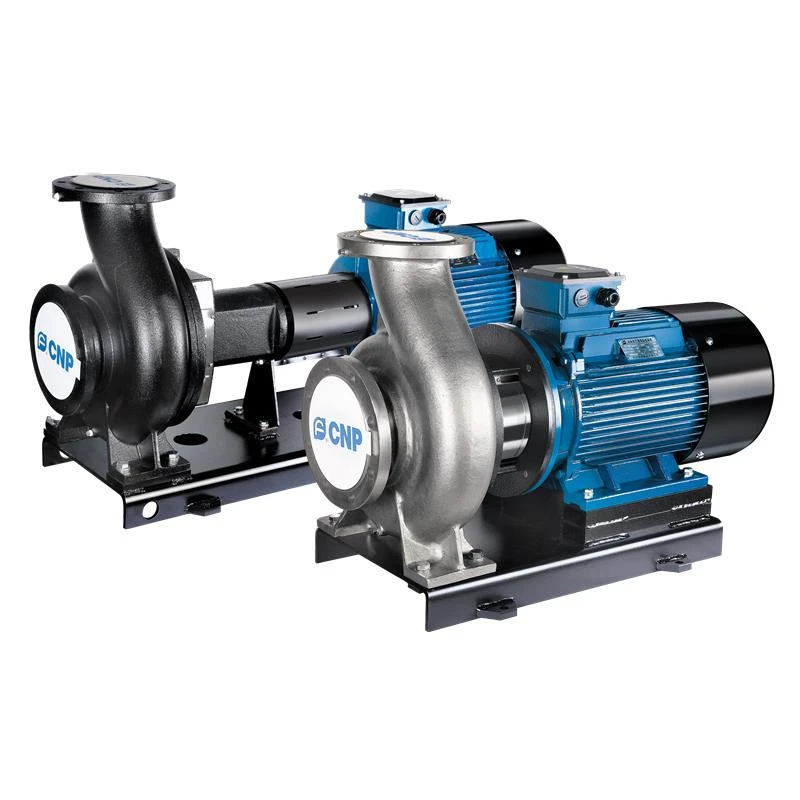

Консольные и консольно-моноблочные насосы CNP NISO, NIS, NISF (DIN 24256)

Насосы серий NISO/NIS/NISF – это консольные/консольно-моноблочные одноступенчатые насосы с горизонтальным расположением вала. Проточная часть разработана с применением переводвых технологий гидродинамического моделирования (CFD) и прочностного анализа методом конечных элементов.

• Диапазон подач: 3 м³/ч ~ 1200 м³/ч;
• Напор: 4 м ~ 160 м;
• Мощность: 0,37 ~ 200 кВт;
• Температура перекачиваемой среды: -15°С ~ +110°С;
• Максимальное рабочее давление: 16 бар;
• Максимальное давление на входе: 6 бар.

Применение

• Водоснабжение и водоподготовка;
• Системы кондиционирования;
• Системы охлаждения и циркуляции;
• Противопожарные системы;
• Ирригационные системы;
• Технологические системы.

Конструкция

Насосные агрегаты состоят из двух основных частей (проточная часть и электродвигатель) и монтируются на общем рамном основании. Напорный патрубок насосной части – радиальный, всасывающий – осевой. Благодаря технологичной конструкции, демонтаж подшипникового узла с валом, узлом уплотнений и рабочим колесом может осуществляться без отсоединения корпуса насоса от трубопроводной системы.

Насосы серий NIS/NISF являются моноблочными: соединение валов осуществляется с помощью шпоночного соединения➂ (вал насосной части концентрично устанавливается на вал электродвигателя). В насосах серии NISO соединение валов осуществляется с помощью упругой муфты, которая в целях безопасности ограждена защитным кожухом.

Электродвигатель

Электродвигатель асинхронный ➃, соответствует стандартам IEC, монтажного исполнения B3 (NISO), B35 (NIS/NISF).

• Класс энергоэффективности: IE2 (по запросу IE3);
• Степень защиты: IP55;
• Класс изоляции: F;
• Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В.

Условия эксплуатации

Служат для подачи в стационарных условиях чистой или слегка мутной воды pH=6..9, и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащие твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1 %, не агрессивных к материалу проточной части насоса – чугуну.

• Температура перекачиваемой среды: от -15ºС до 110ºС (более высокие температуры по запросу);
• Рабочее давление: 1,6 МПа (16 бар).
